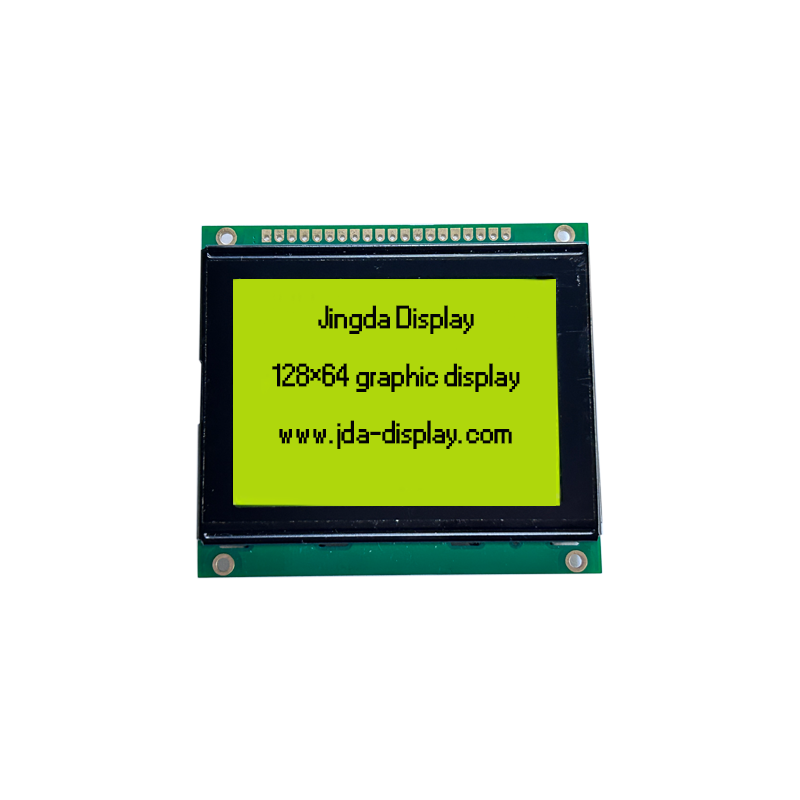

РК-дисплей 128x64 Графічний екран у позитивному режимі STN

Цей РК-дисплей 128x64 STN у позитивному режимі графічний екран розроблений для промислової надійності та масового виробництва.
Модуль №: JDA12864-23001
Технологія: технологія COB
Кут огляду: широкий кут огляду
Робоча температура: від -20 до 70 ℃
Мікросхема накопичувача: AIP31107&AIP31108

Надіслати запит

Рейтинг: 5.0

(Підрахунок рейтингів: 1)

Опис продукту

Виготовлено для промислового застосування, цеРК-дисплей 128x64 Графічний екран у позитивному режимі STNзабезпечує чітке матричне зображення. Завдяки джерелу живлення 3,0 В і мікросхемам драйвера AIP31107 він забезпечує стабільну роботу панелей керування, медичних пристроїв і розумних лічильників.

РК-дисплей 128x64 Графічний екран у позитивному режимі STN: характеристики та характеристики

Надійне джерелоРК-дисплей 128x64 Графічний екран у позитивному режимі STNпотрібен постачальник, який розуміє як оптичні характеристики, так і стабільність масового виробництва. Модуль JDA12864-23001 створено саме для цих потреб. Завдяки поєднанню зрілого скла позитивного режиму STN із міцним вузлом COB це забезпечує високорентабельне візуальне рішення.

ЦеРК-дисплей 128x64 Графічний екран у позитивному режимі STNвикористовує мікросхеми драйверів AIP31107 і AIP31108, які працюють за схемою керування 1/64 і зміщенням 1/9. Напрямок огляду на 6 годин і матриця 128x64 роблять його надзвичайно універсальним. Ми також підтримуємо налаштування мікросхеми керування таким чином, щоб вона ідеально відповідала наявній друкованій платі та мікропрограмі.

	ВІДОБРАЖЕННЯ ВМІСТУ ТА НАПРУГИ 128×64 точки \| 3,0 В

	IC ТА СХЕМА ПРИВОДУ AIP31107&AIP31108 \| 1/64 обов'язок, 1/9 упередженість

	АКТИВНА ПЛОЩА І ТЕМП. 56,28 × 38,36 мм \| від -20 до 70 °C

Технічні параметри JDA12864-23001
№ модуля	JDA12864-23001
Розмір модуля	78(Д)×70(Ш)×12,5(В) мм
Зона перегляду	62,00 (Д) мм × 44,00 (Ш) мм
Активна зона	56,28 (Д) мм × 38,36 (Ш) мм
Показати вміст	128×64 точки
Джерело живлення	3,0 В
Привід IC	AIP31107&AIP31108
Схема водіння	1/64 обов'язку, 1/9 упередженості
Напрямок перегляду	6 годин
Робоча температура	від -20 до 70 °C
Температура зберігання	від -30 до 80 °C

Застосування STN Positive Graphic Screen

Завдяки своїй високій надійності та економічності цеРК-дисплей 128x64 Графічний екран у позитивному режимі STNшироко вибирається інженерами для різноманітних вимог HMI та відображення даних:

▸ Промислові системи управління- частотні перетворювачі, інтерфейси PLC та панелі керування машинами.

▸ Медичне обладнання- монітори пацієнта, діагностичні прилади та портативні вимірювачі здоров'я.

▸ Рух і транспорт- системи орієнтування на паркування, автомати з продажу квитків і реєстратори даних.

▸ Побутова електроніка- розумна побутова техніка, аудіотехніка та засоби вимірювання.

128x64 LCD Display STN Positive Mode Graphic Screen Application

РК-дисплей 128x64 STN Графічний екран у позитивному режимі для промислового застосування.

12864 graphic LCD module display

Дисплей у позитивному режимі STN, що відображає матричні дані.

Налаштування та підтримка масового виробництва

Цей модуль каталогу є чудовою відправною точкою, але наші можливості виходять далеко за рамки стандартних деталей. Якщо вам потрібен повністю налаштованийРК-дисплей 128x64 Графічний екран у позитивному режимі STN, наша команда інженерів готова допомогти. Ми пропонуємо спеціальний інструмент для скла, оновлений дизайн контактів і альтернативні кольори підсвічування.

Налаштування драйвера IC- Змініть налаштування AIP31107/31108 відповідно до наявної мікропрограми.

Поляризатор і підсвічування- Відбиваючі, трансфлективні або трансмісійні варіанти з білим, синім або зеленим світлодіодним підсвічуванням.

Типи конекторів- Штифтовий роз’єм, роз’єм Zebra або кабель FPC відповідно до процесу складання.

Швидка пропозиція- Надішліть свій креслення та річний запит, щоб отримати вичерпну пропозицію протягом 24 годин.

Щоб порівняти з іншими варіантами монохромного дисплея, відвідайте нашГрафічний РК-дисплейсторінка категорії. Ви також можете дослідити нашМодуль РК-дисплея 128 × 64 Модуль позитивного дисплея FSTNдля альтернативних оптичних режимів. Якщо ваш проект потребує більш простих числових зчитувань,Сегментний рідкокристалічний дисплейможе запропонувати більш економічно ефективне рішення.

Якість виробництва та зобов’язання EEAT

Shenzhen Jingda Display Technology Co., Ltd. виробляє монохромні РК-модулі з 2015 року. Наше безпилове підприємство площею 6000 м² у Фуцзяні має чисті кімнати класу 100 і класу 1000, що гарантує, що коженРК-дисплей 128x64 Графічний екран у позитивному режимі STNзібрано без забруднень. Ми суворо дотримуємося протоколів управління якістю ISO та можемо надавати звіти про відповідність вимогам RoHS та перевірки для аудитів закупівель. Кожна партія проходить суворі електричні та оптичні випробування перед відправкою.

Часті запитання

Чи можна налаштувати мікросхему керування цим РК-дисплеєм 128x64 STN у позитивному режимі?

так Стандартна конфігурація використовує AIP31107 і AIP31108. Однак ми можемо налаштувати мікросхему драйвера відповідно до ваших вимог до мікропрограми або апаратного забезпечення для масового виробництва.

Яка мінімальна кількість для замовлення графічного РК-модуля 12864?

MOQ залежить від того, чи є це стандартна конфігурація в наявності, чи вимагає індивідуальних інструментів. Для стандартних зразків і оптових замовлень зв’яжіться з нашою командою інженерів, щоб отримати цінову пропозицію протягом 24 годин.

Чи потрібне підсвічування для позитивного режиму STN?

Дисплеї в позитивному режимі STN, як правило, є відбиваючими або трансфлективними. Залежно від середовища застосування до модуля можна додати матрицю світлодіодного підсвічування для читання в умовах слабкого освітлення.

Який час виконання замовлень на масове виробництво?

Стандартні зразки зазвичай відправляються протягом 3-7 робочих днів. Для масового виробництва час виконання підтверджується разом із пропозицією на основі вашого річного обсягу та вимог до інструментів.
