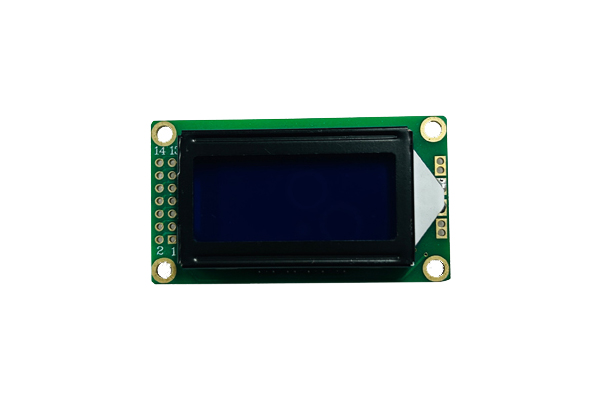

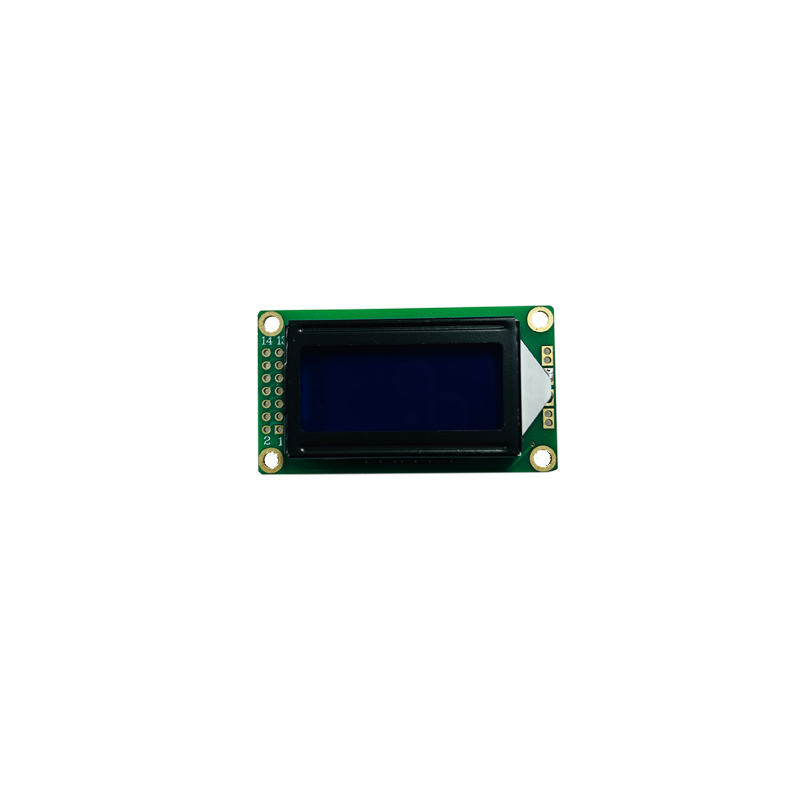

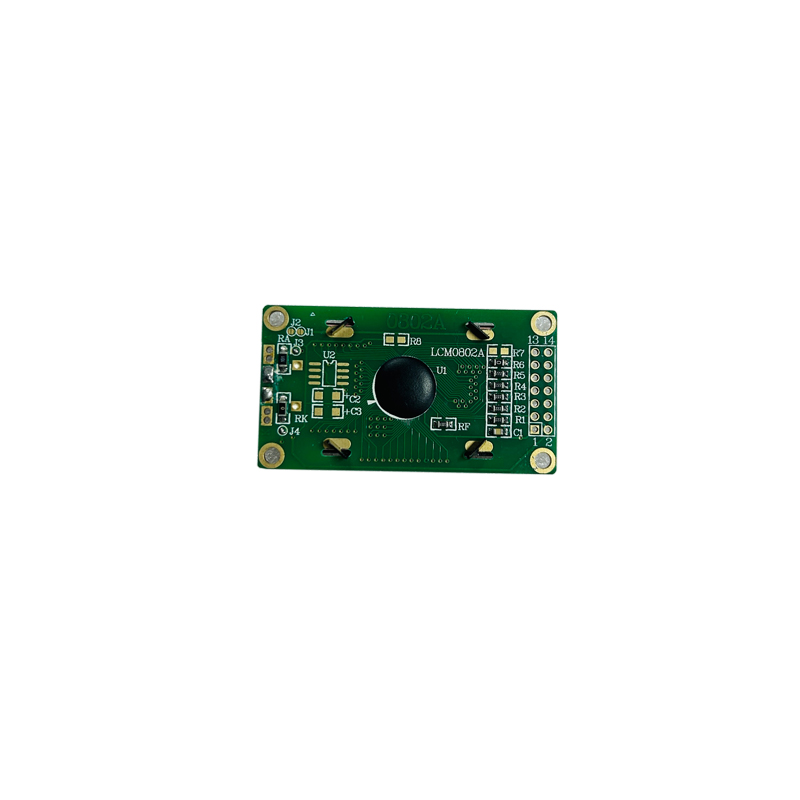

Символьний РК-модуль STN COB РК-дисплей

Параметри РК-дисплея модуля Character LCD STN COB

Впровадження символьних РК-дисплеїв

Символьний РК-модуль — це монохромний рідкокристалічний дисплей, призначений для відображення літер, цифр, символів і попередньо визначених символів у структурованому символьно-рядковому форматі. Символьний РК-дисплей JDA в основному використовується для відображення інформації про символи, його дизайн простий, функція зосереджена на відображенні символів і символів, з високою стабільністю та економічною ефективністю. Доступний у різноманітних кольорах: червоний, жовто-зелений, синій, зелений і підтримує такі формати, як 16x2, 16x3, 20x4 тощо. Розмір цієї моделі дисплея символів становить 58x32x13,5 мм, що менше, ніж екран символів модуля 16x2, і є дуже вишуканим екраном символів.

Як вибрати правильний РК-модуль символів

1. Формат відображення: визначте кількість символів і рядків.

2. Режим LCD: виберіть STN positive, negative або FSTN відповідно до візуальних вимог.

3. Напрямок огляду: підтвердьте необхідний кут огляду та орієнтацію встановлення.

4. Середовище освітлення: виберіть трансмісивну або трансфлективну конструкцію.

5. Підсвічування: Виберіть відповідний світлодіодний колір і яскравість.

6. Інтерфейс: підтвердьте 4- або 8-бітний паралельний зв'язок.

7. Напруга: Перевірте електричні вимоги мікроконтролера та РК-дисплея.

8. Температура: відповідність робочого діапазону модуля відповідно до середовища обладнання.

9. Механічні розміри: підтвердьте контур, область огляду, монтажні отвори та товщину.

10. Вимоги до налаштувань: розгляньте специфікації скла, друкованих плат, FPC, IC та підсвічування.

Чому варто вибрати JINGDA DISPLAY COMPANY?

Shenzhen Jingda Display Technology Co., Ltd є професійним виробником, який займається дослідженнями та розробками, виробництвом і налаштуванням РК-дисплеїв, TFT-дисплеїв, OLED-дисплеїв. Працюючи в індустрії дисплеїв протягом багатьох років, ми накопичили глибокі технічні знання та багатий практичний досвід виробництва, сформувавши повну та зрілу систему контролю виробництва та якості. Наш досвід роботи з технологією монохромного РК-дисплея дозволяє нам зосередитися на деталях, які впливають на продуктивність дисплея, надійність і послідовність виробництва. JINGDA DISPLAY може похвалитися винятковою основною конкурентоспроможністю в монохромних сегментних дисплеях, матричних дисплеях і символьних дисплеях, які є нашими флагманськими лінійками продуктів зі стабільною продуктивністю, високою економічною ефективністю та широким застосуванням.

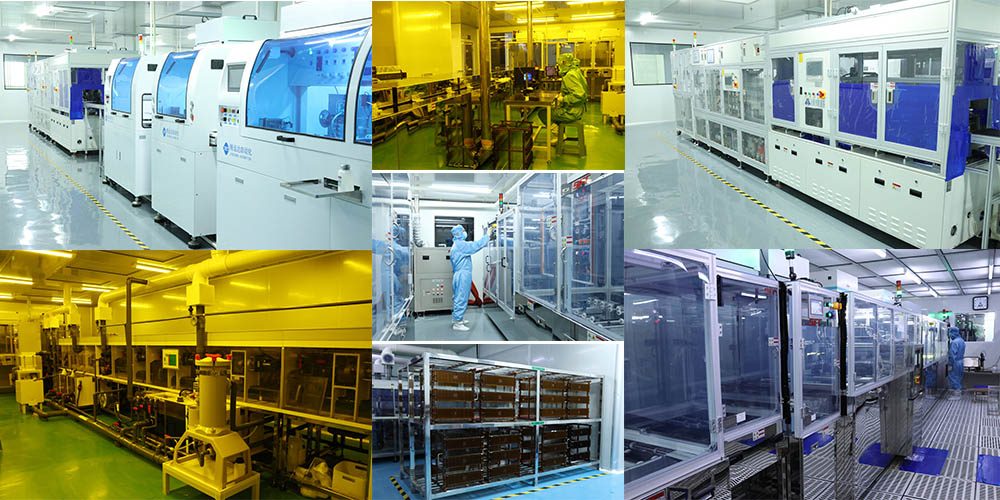

JINGDA DISPLAY має власну фабрику в Луняні, Фуцзянь, яка займає площу понад 10 000 квадратних метрів. Є 6000㎡ майстерня без пилу, в тому числі чиста майстерня сотень рівнів і майстерня чистоти тисячі рівнів.

FAQ

Яка різниця між символьним РК-дисплеєм і графічним РК-дисплеєм?

Символьний РК-дисплей призначений для відображення тексту та символів за допомогою вбудованої таблиці шрифтів. Кожна позиція символу є попередньо визначеною коміркою (зазвичай 5×8 крапок), і контролер дисплея автоматично обробляє відтворення символів – ви просто надсилаєте коди ASCII. Графічний РК-дисплей, навпаки, контролює кожен окремий піксель на екрані. Це дозволяє використовувати зображення та спеціальну графіку, але вимагає значно більшої розробки програмного забезпечення.

Чи підходить символьний РК-дисплей для промислового обладнання?

так Символьний РК-дисплей особливо підходить для промислового обладнання, яке потребує надійного представлення значень, робочих станів, меню, сигналів тривоги та кодів помилок без повнокольорової графіки.

Чи можна налаштувати колір підсвічування?

так Характерні РК-модулі можуть поставлятися з різними кольорами світлодіодного підсвічування, включаючи білий, жовто-зелений, синій і бурштиновий, залежно від режиму РК-дисплея та конструкції продукту.

Чи може Jingda налаштувати символьний РК-модуль?

так Індивідуальні рішення можуть включати розміри РК-дисплея, формат символів, область перегляду, поляризатор, напрямок огляду, друковану плату, роз’єм, мікросхему контролера, підсвічування та електричний інтерфейс відповідно до вимог проекту.
