Яка різниця між графічним РК-екраном і сегментним РК-екраном?
2025-11-12

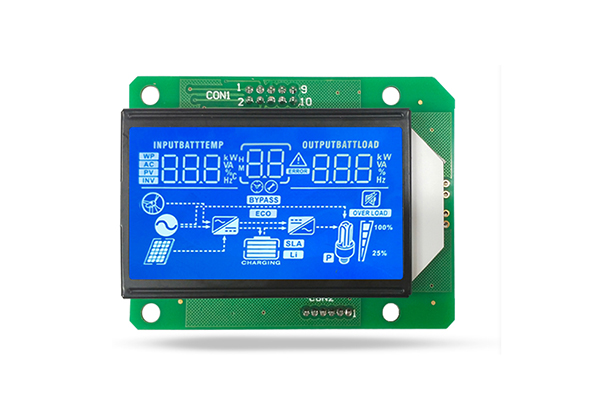

Сегментний рідкокристалічний дисплей: РК-дисплей, який відображає фіксований вміст, такий як числа, символи, одиниці вимірювання тощо, через попередньо розроблені «сегменти». Кожен «сегмент» є незалежним електродом. Його можна використовувати лише для простого відображення цифр і символів.

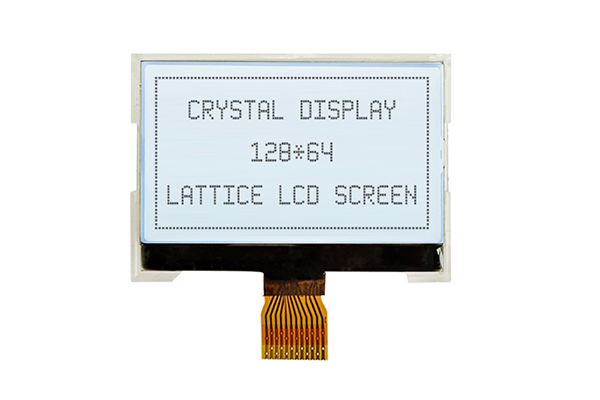

Графічний РК-дисплей: матриця, що складається з великої кількості незалежних пікселів (точок), які можуть відображати будь-який текст, графіку чи зображення. Пікселі зазвичай керуються способом керування стовпцями рядків. Наприклад, матричний рідкокристалічний екран із роздільною здатністю 128x64 має 64 точки по вертикалі та 128 точок по горизонталі, тобто 128x64 точки. Як показано на малюнку нижче.
Принцип відображення сегментного РК-дисплея та графічного РК-дисплея
| Пункт |
Сегментний рідкокристалічний дисплей |
Графічний РК-дисплей |
| Принцип |
Провідна ділянка нерухомого сегмента з’являється після електризації, наприклад «8» складається з 7 сегментів. |
Матриця пікселів, утворена перетином кількох рядків і стовпців, кожною точкою можна керувати окремо. |
| Інструкція |
Кількість керуючих електродів невелика |
Потрібна мікросхема драйвера рядків і стовпців |
| Метод приводу |
Статичний диск або просте мультиплексування |
Драйвер динамічного сканування рядків і стовпців |
Типові застосування
Сегментний рідкокристалічний дисплей: електронні ваги, годинники, калькулятори, панелі побутової техніки, панелі приладів
Графічний РК-дисплей: промислове контрольне обладнання, медичне обладнання, POS-машини, вимірювальні прилади, автомобільні дисплеї, китайські інтерфейси меню тощо
Як вибрати сегментний дисплей і графічний дисплей?
Це залежить від вимог вашого проекту:
ВибірРК-екран сегментного коду:
1. Вміст, що відображається, є фіксованим і обмеженим (наприклад, числа, кілька слів або ЗНАЧКИ).
2. Надзвичайно чутливі до витрат і вимагають великого виробництва.
3. Він має надзвичайно високі вимоги до енергоспоживання, і пристрій потребує живлення від батареї протягом тривалого часу.
4. Немає необхідності відображати китайські ієрогліфи або складну графіку.
Вибір графічного РК-екрану:
1. Необхідно відобразити китайські ієрогліфи, рядки змінних, динамічну графіку або анімацію
2. Відображений вміст потрібно часто змінювати відповідно до операцій користувача або зовнішніх вхідних даних
3. Є вимоги до естетичної привабливості та інтерактивності UI інтерфейсу.
Якщо ви шукаєте сегментний РК-дисплей і графічний точковий РК-дисплей для свого проекту, зв’яжіться з командою JDA. Ласкаво просимо відвідати наш офіційний веб-сайт:www.jda-display.com
