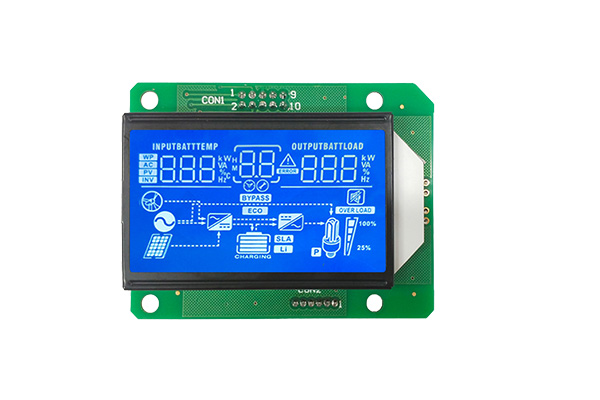

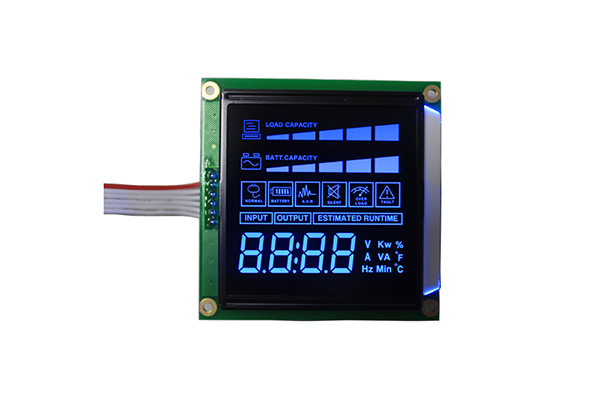

Який принцип роботи сегментного РК-дисплея?

Theсегментний РК-екранце тип рідкокристалічного дисплея, який використовується для відображення простої інформації, такої як цифри, літери та символи. Його особливості включають:

Фіксований вміст дисплея:Кожен піксель відповідає фіксованому вмісту відображення і не може бути змінений за бажанням.

Проста структура:Складається з верхньої та нижньої скляних підкладок, рідкокристалічних матеріалів та електродів, з низькою вартістю.

Низьке енергоспоживання:Він потребує лише слабкого струму для керування та має надзвичайно низьке енергоспоживання.

Широко застосовується:Він часто використовується в таких продуктах, як автомобільні прилади, електронні ваги та годинники.

1. Основна структура

Сегментний РК-дисплей в основному складається з таких частин:

1) Поляризаційні плівки (одна верхня та одна нижня): напрямки поляризації цих двох поляризаційних плівок перпендикулярні одна до одної (наприклад, верхня плівка знаходиться у вертикальному напрямку, а нижня — у горизонтальному напрямку).

2) Скляна підкладка (по одній частині зверху та знизу): містить прозорі електроди ITO.

3) Прозорий електрод:

A. Загальний електрод: розташований на одній зі скляних частин, він спільний для всього екрана.

B. Сегментні електроди: розташовані на іншому шматку скла, вони вигравірувані у фіксованій формі, яку ми хочемо відобразити, наприклад, кожен штрих цифри «8». Символ «8» зазвичай складається з 7 сегментів (7 незалежних електродів).

4) Рідкокристалічний матеріал: заповнюється крихітний проміжок між двома шматками скла.

5) Панель підсвічування/рефлектор: розташований на нижньому шарі, він є джерелом світла. Сам екран сегментного коду не випромінює світло, і його можна побачити лише через заднє освітлення або відбиття навколишнього світла.

2. Режим приводу: AC Drive AC

РК-дисплей не можна піддавати дії постійного струму протягом тривалого часу, інакше це пошкодить структуру РК-дисплея.

Тому для відображення сегментного коду використовується привод змінного струму (зазвичай 1-100 Гц)

Методи водіння включають:

A. Статичний диск: високий контраст, але з кількома контактами.

B. Динамічний привід (1/2, 1/3, 1/4 Duty тощо): зазвичай використовується, зменшуючи кількість контактів.

Резюме принципів

Принцип роботи сегментного РК-дисплея можна підсумувати наступним чином: керуючи напругою між електродами (сегментами) певної форми, розташування молекул рідкого кристала у відповідній області можна змінювати, вибірково дозволяючи підсвічуванню проходити чи ні, відображаючи фіксовані числа, символи або візерунки.

Сегментний кодовий екран — це нематричний дисплей, який використовує молекули рідкого кристала для зміни оптичного шляху за допомогою напруги, керує певними електродами через змінний струм і відображає чорні відповідні сегменти, утворюючи таким чином числа або символи.
