Що таке дисплей послідовного порту і чому він стає необхідним для сучасних вбудованих систем
У сучасних вбудованих системах користувацькі інтерфейси мають бути ефективними, швидко реагувати та легко інтегруватися. АSдисплей erial портустало все більш популярним рішенням для інженерів і виробників, оскільки воно спрощує зв’язок між мікроконтролерами та модулями відображення, одночасно зменшуючи складність розробки.
Цей вичерпний посібник досліджує, що таке дисплей послідовного порту, як він працює та чому він широко використовується в промисловому обладнанні, інтелектуальних пристроях, медичних інструментах та програмах Інтернету речей. Ми також пояснюємо його архітектуру, протоколи зв’язку, переваги та поради щодо інтеграції. Крім того, ми надаємо порівняльні таблиці, рекомендації щодо впровадження та відповіді на поширені запитання.
Якщо ви розробляєте вбудований пристрій і хочете мати надійне рішення для відображення, ця стаття допоможе вам зрозуміти, як дисплей послідовного портуJingdaможе оптимізувати розробку та покращити взаємодію з користувачем.
Зміст
- 1. Що таке дисплей послідовного порту?
- 2. Як працює дисплей послідовного порту?
- 3. Чому дисплеї послідовного порту популярні у вбудованих системах?
- 4. Ключові компоненти системи відображення послідовного порту
- 5. Протоколи послідовного зв’язку, що використовуються в дисплеях
- 6. Переваги використання дисплея послідовного порту
- 7. Дисплей послідовного порту проти традиційного РК-інтерфейсу
- 8. Сценарії застосування дисплеїв послідовного порту
- 9. Як інтегрувати дисплей послідовного порту у ваш проект
- 10. Найкращі методи вибору дисплея послідовного порту
- 11. Майбутні тенденції в технології відображення послідовного порту
- 12. Часті запитання
1. Що таке дисплей послідовного порту?

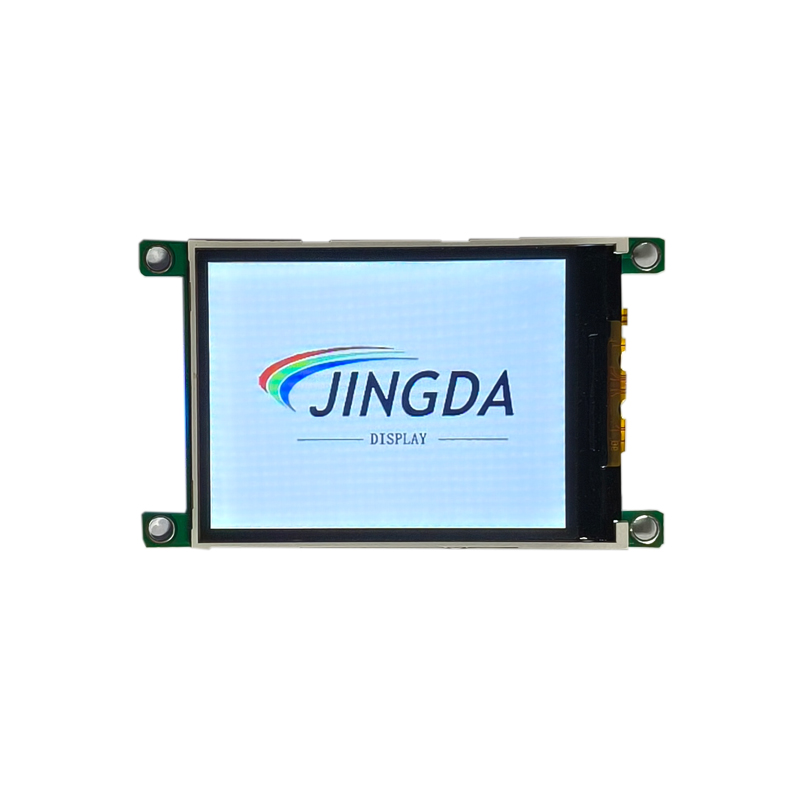

A Дисплей послідовного портуце тип модуля відображення, який спілкується з хост-контролером через послідовний інтерфейс зв’язку, такий як UART, RS232 або послідовний TTL. Замість того, щоб безпосередньо керувати пікселями чи складними драйверами дисплея, розробники надсилають прості команди чи дані через послідовний інтерфейс для відображення тексту, графіки чи елементів інтерфейсу.
Ця архітектура значно зменшує навантаження на головний мікроконтролер, оскільки сам дисплейний модуль містить вбудований процесор, який відповідає за відтворення графіки та керування інтерфейсом.
Типові послідовні модулі відображення включають:
- TFT серійні дисплеї
- РК-дисплеї UART
- Промислові дисплеї RS232
- Послідовні дисплеї HMI
Такі виробники, якJingdaнадавати промислові послідовні дисплеї, які спрощують розробку людино-машинного інтерфейсу (HMI).
2. Як працює дисплей послідовного порту?
Дисплей послідовного порту працює за допомогою простого робочого процесу зв’язку між контролером хоста та дисплеєм.
Основний робочий процес
- Головний мікроконтролер надсилає команди через UART або послідовний інтерфейс.
- Дисплейний модуль отримує команду.
- Внутрішній процесор інтерпретує команду.
- Дисплей відображає текст, зображення або компоненти інтерфейсу користувача.
Замість обробки операцій на рівні пікселів хост-система надсилає лише такі інструкції, як:
- Відображення тексту
- Переключити сторінку інтерфейсу користувача
- Оновити значення датчика
- Тригерна анімація
Такий підхід значно зменшує складність прошивки та підвищує надійність системи.
3. Чому дисплеї послідовного порту популярні у вбудованих системах?
Розробники вбудованих систем часто стикаються із жорсткими обмеженнями щодо обчислювальної потужності, часу розробки та стабільності системи. Дисплеї з послідовним портом є практичним рішенням цих проблем.
Основні причини популярності
- Мінімальне споживання ресурсів MCU
- Просте керування на основі команд
- Швидка розробка інтерфейсу
- Нижча вартість розробки
- Знижена складність прошивки
Завдяки цим перевагам послідовні модулі відображення широко використовуються в промисловому обладнанні, побутовій електроніці та інтелектуальних пристроях.
4. Ключові компоненти системи відображення послідовного порту
Типова система відображення послідовного порту складається з кількох ключових апаратних і програмних компонентів.
| компонент | опис |
|---|---|
| Мікроконтролер (MCU) | Головний системний контролер, який надсилає послідовні команди |
| Послідовний інтерфейс | Канал зв'язку UART, RS232 або TTL |
| Контролер дисплея | Вбудований процесор в модуль дисплея |
| Панель TFT/LCD | Екран візуального виведення |
| Прошивка/Бібліотека інтерфейсу користувача | Програмне забезпечення, що використовується для розробки макетів інтерфейсу |
Сучасні дисплеї часто мають вбудоване сховище для шрифтів, зображень і шаблонів інтерфейсу.
5. Протоколи послідовного зв’язку, що використовуються в дисплеях
Дисплеї послідовного порту зазвичай покладаються на кілька протоколів зв’язку залежно від програми.
Загальні протоколи
- UART
- RS232
- RS485
- Послідовний TTL
| Протокол | Відстань | Типове використання |
|---|---|---|
| UART | Короткий | Вбудовані пристрої |
| RS232 | Середній | Промислові системи управління |
| RS485 | довгий | Автоматизація виробництва |
| TTL | Короткий | Розробні плати мікроконтролерів |
Вибір протоколу залежить від відстані зв'язку, перешкодостійкості та архітектури системи.
6. Переваги використання дисплея послідовного порту
Дисплеї з послідовним портом забезпечують кілька технічних і комерційних переваг порівняно з традиційними інтерфейсами дисплеїв.
Технічні переваги
- Низьке використання ЦП
- Простий командний протокол
- Знижена складність проводки
- Вбудована обробка графіки
- Покращена стабільність системи
Переваги розвитку
- Коротший цикл розвитку
- Менше програмного кодування
- Легке налаштування інтерфейсу користувача
- Нижча вартість проектування
Це робить серійні дисплеї ідеальними як для стартапів, так і для великомасштабної розробки промислових продуктів.
7. Дисплей послідовного порту проти традиційного РК-інтерфейсу
| Особливість | Дисплей послідовного порту | Традиційний РК-інтерфейс |
|---|---|---|
| Спосіб контролю | На основі команд | Контроль рівня пікселів |
| Навантаження MCU | Низький | Високий |
| Час розробки | Короткий | довгий |
| Апаратна складність | Низький | Високий |
| Гнучкість інтерфейсу | Високий | Залежить від MCU |
Як показано в таблиці, послідовні дисплеї значно спрощують розробку, зберігаючи чудові можливості інтерфейсу.
8. Сценарії застосування дисплеїв послідовного порту
Дисплеї з послідовним портом використовуються в багатьох галузях завдяки своїй гнучкості та надійності.
Загальні програми
- Обладнання промислової автоматизації
- Пульти управління розумним будинком
- Медичні прилади
- Тестування приладів
- Системи енергетичного моніторингу
- пристрої IoT
- Комерційні автомати
Ці програми потребують стабільного зв’язку, легкого оновлення інтерфейсу користувача та надійної тривалої роботи.
9. Як інтегрувати дисплей послідовного порту у ваш проект
Інтеграція дисплея послідовного порту відносно проста.
Типові кроки інтеграції
- Виберіть розмір і роздільну здатність дисплея
- Підключіть послідовний інтерфейс до MCU
- Налаштуйте швидкість передачі даних і параметри зв’язку
- Спроектуйте інтерфейс користувача
- Надсилайте команди для керування дисплеєм
Більшість виробників надають інструменти конфігурації, які дозволяють інженерам візуально проектувати інтерфейс перед розгортанням.
10. Найкращі методи вибору дисплея послідовного порту
Вибір правильного модуля дисплея має важливе значення для продуктивності продукту та довгострокової надійності.
Фактори, які слід враховувати
- Роздільна здатність дисплея
- Можливість дотику
- Протокол зв'язку
- Робоча температура
- Промислова сертифікація
- Підтримка програмного забезпечення
Співпраця з досвідченими виробниками, такими якJingdaзабезпечує сумісність, надійність і професійну технічну підтримку.
11. Майбутні тенденції в технології відображення послідовного порту
У міру розвитку вбудованих систем технологія послідовного відображення продовжує вдосконалюватися в кількох областях.
Нові тенденції
- TFT-панелі з вищою роздільною здатністю
- Інтегровані сенсорні контролери
- Покращені інструменти розробки інтерфейсу користувача
- IoT та хмарне підключення
- Інтерфейси пристроїв із підтримкою AI
Ці інновації ще більше розширять роль дисплеїв послідовного порту в розумних пристроях і промисловій автоматизації.
12. Часті запитання
Яке основне призначення дисплея послідовного порту?
Його основна мета — спростити зв’язок між мікроконтролером і дисплеєм за допомогою послідовних команд, а не складного графічного програмування.
Чи потрібні дисплеї з послідовним портом потужні мікроконтролери?
Ні. Однією з найбільших переваг є те, що вони зменшують вимоги до обробки MCU, оскільки дисплейний модуль обробляє графічну обробку внутрішньо.
Чи підходять серійні дисплеї для промислових середовищ?
так Багато промислових пристроїв використовують послідовні протоколи зв’язку, такі як RS232 і RS485, що робить послідовні дисплеї високосумісними з промисловими системами керування.
Чи можуть дисплеї послідовного порту підтримувати сенсорні екрани?
так Багато сучасних послідовних модулів відображення включають ємнісні або резистивні сенсорні функції, що забезпечує інтерактивні інтерфейси користувача.
Чи важко розробити інтерфейси користувача для серійних дисплеїв?
Більшість виробників надають інструменти графічного інтерфейсу, які дозволяють інженерам швидко проектувати інтерфейси без тривалого кодування.
Висновок
Дисплей послідовного порту пропонує потужне, але просте рішення для розробки інтерфейсу вбудованої системи. Переклавши обробку графіки на дисплейний модуль, інженери можуть зосередитися на основних функціях системи, забезпечуючи при цьому професійні та чутливі інтерфейси користувача.
Завдяки таким перевагам, як низька складність розробки, надійний зв’язок і швидка інтеграція, серійні дисплеї стають стандартним вибором для сучасних пристроїв. Вибір перевіреного виробника, наприкладJingdaзабезпечує високу якість обладнання, стабільну роботу та професійну інженерну підтримку.
Якщо ви розробляєте вбудовані продукти та бажаєте вдосконалити інтерфейс свого пристрою, одночасно зменшивши робоче навантаження на розробку, вивчення вдосконалених рішень для дисплеїв з послідовним портом є розумним кроком вперед.
Щоб отримати професійні модулі відображення, технічну допомогу та індивідуальні рішення, будь ласказв'яжіться з нами.
