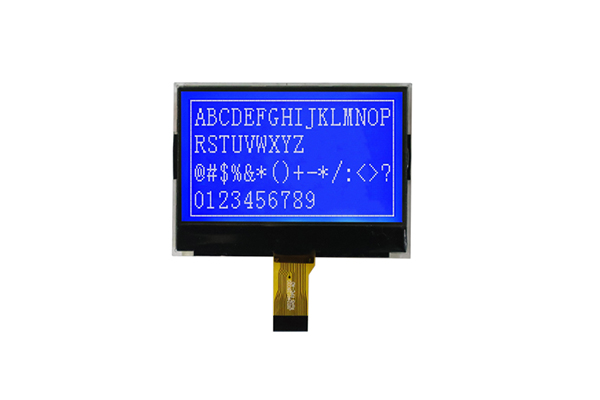

Графічні РК -екраниВідігравайте життєво важливу роль у сучасних системах управління потужністю завдяки їх здатності відображати динамічну та детальну візуальну інформацію в режимі реального часу. На основі символів, графічні РК-дисплеї пропонують контроль на рівні пікселів, що дозволяє візуалізувати складні дані, символи, форми хвиль та системні діаграми. Це робить їх особливо корисними в умовах, де моніторинг та діагностика є критичними.

Ключові переваги:

Висока гнучкість та налаштування:

Графічні РК -дисплеї можуть бути запрограмовані для відображення широкого спектру даних, включаючи напругу, струм, частоту, коефіцієнт потужності та повідомлення про тривогу. Також можуть бути представлені спеціальні значки та системні макети, що підвищує чіткість та ефективність інтерфейсів користувачів на панелях управління потужністю.

Моніторинг та візуалізація в режимі реального часу:

Ці дисплеї підтримують оновлення операційних параметрів у режимі реального часу, що дозволяє технікам та інженерам швидко спостерігати за продуктивністю системи та швидко визначати аномалії. Анімовані графіки та динамічні діаграми можуть показати, що представляють умови навантаження або операції з комутацією.

Низьке споживання електроенергії:

Технологія РК-дисплея по суті енергоефективна, що є ключовою перевагою в середовищі управління енергією, де економія енергії є головним пріоритетом. Більшість графічних РК -дисків також підтримують режими сну для подальшого зменшення споживання енергії при активному використанні.

Компактний і міцний дизайн:

Графічні РК -модулі доступні в різних розмірах і, як правило, досить надійні, щоб протистояти промисловим середовищам. Їх компактний дизайн дозволяє легко інтегрувати в шафи та панелі, що обмежуються космосом.

Багатомовна та символьна підтримка:

Ці дисплеї можуть показувати кілька мов та широкий спектр міжнародних символів, що робить їх придатними для глобальних систем управління потужністю. Підтримка Unicode дозволяє чітко спілкуватися в багатомовних інтерфейсах.

Вдосконалений досвід користувача:

Порівняно з 7-сегментом або символами РК-дисплея, графічні матричні дисплеї забезпечують більш інтуїтивний та зручний для користувачів інтерфейс. Це важливо в критичних середовищах контролю потужності, де потрібна швидка та точна інтерпретація даних.

Ключові програми в контролі електроенергії:

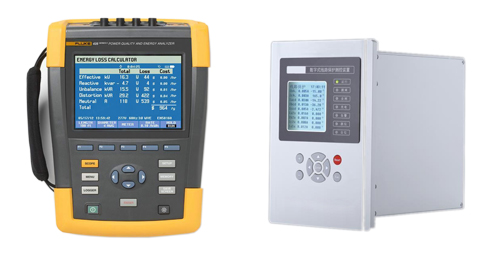

1. Панелі контролю підстанцій: первинний HMI для моніторингу та контролю вимикачів, трансформаторів, банків -конденсаторів та шини. Відображення SLD та тривоги в режимі реального часу є першорядним.
2. Switchgear & MCCS (центри управління двигуном): локальний дисплей стану ланцюга, параметри двигуна (струм, швидкість, температура), діагностика несправностей та управління.
3. Захисні реле: Додаткові реле використовують GLCD для детальних записів несправностей (осцилографія), журналів подій, відображення/модифікації налаштувань реле та інформацію про стан.
4. Аналізатори якості потужності: візуалізація форм хвиль напруги/струму, гармонічні спектри та показники якості потужності (THD, мерехтіння) є основним для їх функції.
5. Системи відновлюваної енергії (інвертори сонячної/вітрової): відображення потужності електроенергії (AC/постійного струму), виходу енергії, ефективності, стану сітки та повідомлень про несправності.
6. Енергетичні лічильники (вдосконалені): представлення складної тарифної інформації, графіки споживання/виробництва, дані коефіцієнта потужності та історичні журнали.

Графічні РК -дисплеї - це не просто зручність управління потужністю; Вони є основним фактором роботи сучасної, ефективної та безпечної роботи електричної системи. Їх безпрецедентна здатність надати складну інформацію в режимі реального часу графічно перетворює необроблені дані в розумний інтелект для операторів та інженерів. Поєднання потужності візуалізації, міцної надійності, ефективності простору та гнучкості робить GLCDS домінуючою та дуже вигідною технологією дисплея практично на всіх аспектах виробництва електроенергії, передачі, розподілу та контролю споживання. По мірі того, як енергетичні системи стають розумнішими та складнішими, роль GLCD у забезпеченні чіткої, стислої та критичної інформації лише стане важливішою.

JDA надала рішення для визначеної компанії з управління електроенергією у Франції та допомогла їм запустити свою продукцію на ринок.
