Короткий вступ до OLED-дисплея

Що таке OLED-дисплей?

OLED — це органічний світловипромінюючий діод, також відомий як органічний електролюмінесцентний дисплей (OLED). Завдяки своїм унікальним характеристикам, таким як самопідсвічування, відсутність потреби у підсвічуванні, високий коефіцієнт контрастності, тонка товщина, широкий кут огляду, швидка швидкість відгуку, придатність для гнучких панелей, широкий діапазон робочих температур, а також простіша структура та виробничий процес, OLED пропонує набагато кращу якість зображення. Він має вищу контрастність (також відомий як розширений динамічний діапазон HDR) і ширший кут огляду, що робить його ідеальним вибором для високоякісних електронних продуктів.

Класифікація дисплеїв OLED

1. Класифікується за методом водіння

Пасивний OLED (PM-OLED): проста структура, підходить для сценаріїв відображення малого розміру та низької щільності інформації;

Активний OLED (AM-OLED): кожен піксель оснащений незалежним тонкоплівковим транзистором (TFT) для керування, із швидшою реакцією, меншим енергоспоживанням і можливістю досягнення вищої роздільної здатності. Це технічний вибір для основних продуктів, таких як смартфони та телевізори.

2. Класифікується за технологією розфарбовування

RGB OLED: пікселі основного кольору червоного, зеленого та синього випромінюють світло незалежно, забезпечуючи найкращу вираження кольорів і контрастність. Однак він має високу складність виготовлення та вартість, і в основному використовується в невеликих дисплеях;

WOLED: використовує білий світловипромінюючий шар у поєднанні з кольоровими фільтрами для повнокольорового відображення. Процес є відносно простим, а продуктивність висока, і в основному використовується у великих телевізорах.

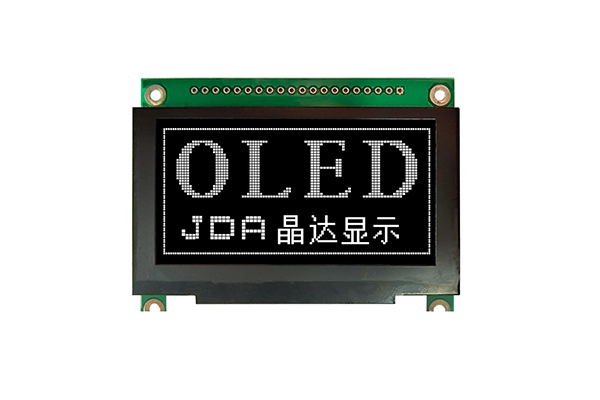

Характеристики OLED-модуля дисплея

1. Видатна візуальна продуктивність

З коефіцієнтом контрастності понад 10 000:1, високою насиченістю кольорів і чіткими краями без ореолів для тексту та значків. Технологія самосвітіння забезпечує відмінну читаність навіть при сильному освітленні або повній темряві.

2. Архітектура з наднизьким енергоспоживанням

Робоча напруга всього 3,3 В або 5 В. Споживання електроенергії для підсвічування на весь екран становить приблизно 25 мА (залежно від кількості освітлених пікселів), а споживання електроенергії в режимі очікування може бути на рівні мікроамперів. Порівняно з екранами TFT або LCD того самого розміру, енергоспоживання зменшено приблизно на 50%-70%, що робить його надзвичайно придатним для портативних пристроїв, що живляться від батареї.

3. Широкий температурний діапазон і надійність

Діапазон робочих температур охоплює від -40 ℃ до +85 ℃, а температура зберігання може досягати від -40 ℃ до +85 ℃. Має чудову стійкість до погодних умов. Модуль інтегрує внутрішню схему підсилення, і лише невелика кількість периферійних конденсаторів потрібна для стабільної роботи з антистатичною здатністю, що відповідає промисловим стандартам.

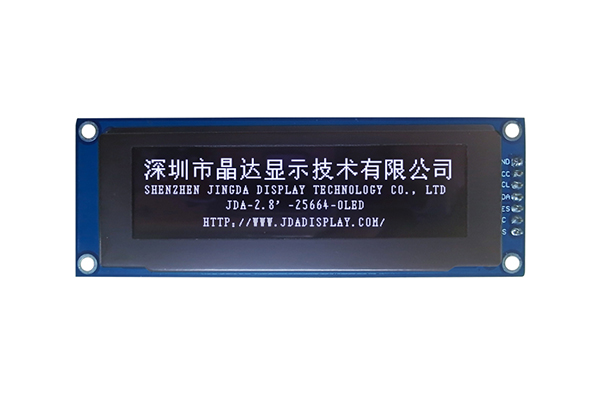

4. Гнучка конфігурація інтерфейсу

Він забезпечує дизайн панелей, сумісний з інтерфейсом I2C та інтерфейсом SPI, що дозволяє користувачам гнучко вибирати на основі основних ресурсів керування. Цей модуль підтримує основні платформи, такі як Arduino, STM32 і ESP32, і може бути безпосередньо підключений до існуючої екосистеми з відкритим кодом, що значно скорочує цикл розробки.

Застосування модуля дисплея OLED

1. Побутова електроніка

OLED-дисплей — це основне рішення для високоякісних смартфонів, планшетів, ноутбуків і телевізорів, яке пропонує високу якість зображення, широкі кути огляду та енергозберігаючі ефекти відображення.

2. Носимі пристрої

Розумні годинники, монітори здоров’я та інші пристрої повністю використовують переваги тонкості OLED, низького енергоспоживання та гнучкості адаптації.

3. Автомобільний дисплей

OLED широко використовується в приладових панелях, центральних консолях і розважальних системах, пристосовуючись до складного внутрішнього середовища та надаючи чітку візуальну інформацію.

4. Дисплей поблизу очей для VR/AR

OLED на основі кремнію (Micro OLED) стала кращою технологією екрана для пристроїв доповненої реальності та віртуальної реальності завдяки високій роздільній здатності, швидкому відгуку та низькій затримці.

5. OLED-освітлення

Освітлювальні панелі OLED тонкі та гнучкі, здатні випромінювати рівномірне та м’яке світло. Вони вважаються сильним претендентом на наступне покоління технологій освітлення.
