Переваги та сфери застосування дисплея LVDS

Дисплей LVDS пройшов десятиліття розвитку ринку і став кращим інтерфейсним рішенням для великих РК-екранів у промисловості, автомобільній, медичній та комерційній сферах. LVDS як високонадійна технологія диференціальної передачі сигналу, LVDS ідеально вирішує проблеми традиційних паралельних інтерфейсів відображення, такі як сильні електромагнітні перешкоди, коротка відстань передачі, високе енергоспоживання та низька стабільність.

Що таке технологія РК-дисплея LVDS?

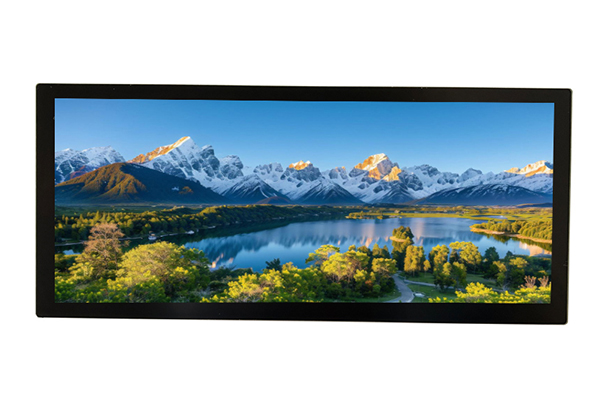

LVDS TFT LCD ДИСПЛЕЙце стандарт передачі диференціального сигналу низької напруги, створений відповідно до галузевих специфікацій IEEE, спеціально розроблений для високошвидкісної передачі цифрового відеосигналу. На відміну від односторонньої передачі сигналу, прийнятої традиційними паралельними інтерфейсами RGB, LVDS покладається на парні диференціальні лінії для передачі сигналів даних. Він використовує режим джерела постійного струму 3,5 мА з коливанням напруги сигналу лише 350 мВ, що набагато менше, ніж коливання напруги 3,3 В або 5 В традиційних односторонніх інтерфейсів. Цей режим роботи з низькою напругою та слабким струмом принципово оптимізує споживання електроенергії та проблеми перешкод сигналу систем передачі відображення.

Повна система відображення LVDS складається з трьох основних частин: передавача, кабелів диференціальної передачі та приймача. Передавач перетворює паралельні відеодані, виведені головною мікросхемою керування або графічним процесором, у послідовні диференціальні сигнали; диференціальна кабельна група передає високошвидкісні дані; приймач відновлює послідовні сигнали в паралельні дані та виводить їх на плату драйвера РК-екрана.

Основні технічні та прикладні переваги РК-дисплеїв LVDS

Довгострокове домінування на ринку РК-дисплеїв LVDS пояснюється їхніми унікальними технічними перевагами, які точно відповідають вимогам високої стабільності, високої адаптивності та низької частоти збоїв промислових і комерційних дисплеїв. У порівнянні з традиційними паралельними інтерфейсами RGB і новими інтерфейсами MIPI, LVDS має незамінні комплексні переваги в середніх і великих відображеннях і складних робочих середовищах.

1. Наднизькі електромагнітні перешкоди

Електромагнітні перешкоди (EMI) і перешкоди зовнішнього сигналу є основними факторами, що спричиняють мерехтіння екрана дисплея, спотворення кольорів і мерехтіння екрана. LVDS приймає диференціальну логіку передачі сигналу, і дві спарені сигнальні лінії завжди передають однакові та протилежні сигнали. У процесі передачі електромагнітні поля, створювані двома лініями, гасять одне одного, що значно пригнічує електромагнітне випромінювання.

2. Низьке енергоспоживання та висока енергоефективність

Контроль споживання електроенергії є ключовим індикатором продуктивності обладнання для відображення, особливо для транспортних, портативних медичних і зовнішніх комерційних пристроїв відображення з обмеженим джерелом живлення.

3. Просте підключення та висока системна інтеграція

Традиційний паралельний інтерфейс RGB вимагає понад 20 сигнальних ліній, включаючи лінії даних, лінії синхронізації та лінії керування, що призводить до складної проводки, великого обсягу кабелю та великих труднощів підключення. LVDS потребує лише 4-6 диференціальних пар плюс невелика кількість ліній заземлення та тактових ліній для повної передачі відеосигналу високої чіткості, що значно спрощує внутрішню проводку обладнання.

4. Широка температурна адаптація та надвисока експлуатаційна надійність

Більшість промислових і автомобільних дисплеїв вимагають стабільної роботи обладнання в умовах екстремальних температур. РК-дисплеї LVDS підтримують широкий діапазон робочих температур від -30 °C до +85 °C і можуть підтримувати стабільну передачу сигналу та нормальне відображення зображення в майстернях із високою температурою, зовнішньому середовищі з низькою температурою та середовищі експлуатації автомобіля з різкими змінами температури.

Основні сфери застосування РК-дисплеїв LVDS

Спираючись на вищевказані технічні переваги, РК-дисплеї LVDS повністю охоплюють сценарії дисплеїв середнього та великого розміру з високою надійністю та сформували стабільні та зрілі макети додатків у галузях промислового керування, автомобільної електроніки, медичного обладнання, комерційних дисплеїв та інтелектуальної побутової електроніки.

1. Промислове управління та інтелектуальне виробництво

Промисловий контроль є основною сферою застосуванняLCD дисплеї LVDS, що охоплює промислові машини «все в одному», екрани керування ПЛК, промислові сенсорні дисплеї, панелі керування обладнанням та інтелектуальні термінали моніторингу.

2. Автомобільна електроніка та транспортне поле відображення

Зі швидким розвитком інтелектуальних транспортних засобів встановлюване на автомобілі обладнання для відображення, таке як панелі приладів, великі екрани центрального керування, екрани розваг для пасажирів і екрани моніторингу заднього огляду висувають підвищені вимоги до стабільності дисплея, безпеки та адаптації до навколишнього середовища.

3. Медичне обладнання та прецизійне медичне поле відображення

Медичне відображувальне обладнання, таке як медичні монітори, B-ультразвукові інструменти, дисплеї електрокардіографа та хірургічні навігаційні екрани, вимагає надвисокої чіткості зображення, стабільності та нульового сигналу перешкод, оскільки точність відображення безпосередньо пов’язана з результатами медичної діагностики та безпекою хірургічного втручання.

4. Комерційний дисплей і інтелектуальне цифрове табло

Сценарії комерційного відображення, такі як рекламні екрани торгових центрів, цифрові вивіски офісних будівель, екрани виставкових залів і інтелектуальні рекламні екрани на відкритому повітрі, вимагають довгострокової безперебійної роботи, відображення зображення високої чіткості та міцної адаптованості до навколишнього середовища. РК-дисплеї LVDS широко використовуються в комерційних терміналах через їх високу вартість і стабільну роботу.

5. Розумний дім і побутова електроніка

У галузі споживчої електроніки рідкокристалічні дисплеї LVDS широко використовуються в смарт-телевізорах, екранах ноутбуків, інтелектуальних екранах холодильників і терміналах дисплеїв розумних дверних замків. Будучи зрілою високошвидкісною технологією передачі, LVDS може задовольнити потреби споживчої електроніки в дисплеях високої чіткості, а її спрощене підключення допомагає зменшити товщину та вагу продуктів, реалізуючи легкий і тонкий дизайн смарт-терміналів.

Для майбутніх тенденцій розвитку технології РК-дисплеїв LVDS. З модернізацією промислового інтелекту, інтелекту транспортних засобів і висококласного медичного обладнання ринок висунув більш високі вимоги до роздільної здатності дисплея, швидкості передачі даних і адаптованості до навколишнього середовища. Будучи зрілою та ітераційною технологією, LVDS також постійно вдосконалюється та оптимізується. В даний час високошвидкісна технологія LVDS реалізувала стабільну передачу сигналів високої чіткості 4K і додатково покращує пропускну здатність і ефективність передачі за допомогою технології багатосмугової суперпозиції.

Основні перевагиДИСПЛЕЙ LVDSполягають у високій швидкості, низькому енергоспоживанні, низькому рівні шуму та передачі на великі відстані. Таким чином, він не тільки домінує в сучасних інтерфейсах дисплеїв, але також відіграє ключову роль у комунікації, промисловості, автомобільній, медичній, аерокосмічній та інших галузях, які вимагають високої цілісності сигналу.
