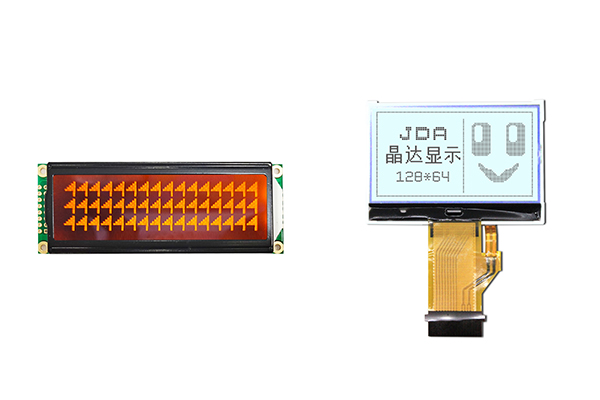

Які переваги РК-дисплея COG і РК-дисплея COB?

Оскільки електронні пристрої продовжують ставати меншими, розумнішими та енергоефективними, технології відображення мають розвиватися, щоб відповідати зростаючим вимогам сучасних програм. Серед найбільш широко використовуваних монохромних РК-технологій є дисплей COG (Chip On Glass) і дисплей COB (Chip On Board). Обидві технології зарекомендували себе як надійні рішення в промислових, медичних, побутових і розумних додатках. Як професіоналВиробник рідкокристалічних дисплеїв, Jingda display має багатий виробничий досвід у налаштуванні дисплеїв COG і COB, забезпечуючи високонадійні дисплеї для глобальних клієнтів у багатьох галузях.

Що таке LCD COG дисплей?

Дисплей COG (Chip On Glass) — це РК-модуль, у якому мікросхема драйвера безпосередньо приєднана до скляної підкладки РК-панелі. Це усуває потребу в окремій друкованій платі для встановлення мікросхеми контролера. Ця технологія забезпечує більш компактну конструкцію, одночасно зменшуючи кількість компонентів, що використовуються в збірці дисплея.

Структура дисплея COG, типовий дисплей COG складається з:

1. LCD скляна панель

2. Драйвер IC встановлений безпосередньо на склі

3. Гнучка друкована схема (FPC)

4.Поляризатори

5. Система підсвічування (опція)

Оскільки контролер вбудовано безпосередньо в скло, загальний модуль стає тоншим, легшим і компактнішим.

ПеревагиCOG дисплей

Дисплей 1.COG став кращим рішенням для компактних електронних продуктів високого класу завдяки своїй надтонкій конструкції, високій стабільності, чудовій продуктивності дисплея та довгостроковій економічній перевагі в масовому виробництві. Дисплей Jingda оптимізує процес з’єднання ACF і технологію вирівнювання золотого дроту COG-дисплея, ще більше підвищуючи продуктивність і адаптивність продуктів до навколишнього середовища, роблячи COG-дисплей більш конкурентоспроможним у високоточних сценаріях відображення.

2. Найбільшою основною перевагою дисплея COG є його високоінтегрована структура. Безпосередньо прикріплюючи мікросхему IC до скляної підкладки, вона видаляє складену структуру друкованих плат і роз’ємів, значно зменшуючи загальну товщину та ширину рамок модуля дисплея. Порівняно з традиційними модулями дисплея COB, товщину дисплея COG можна зменшити на 30%–50%, а на периферії екрана можна реалізувати дизайн з вузькою рамкою, що ефективно покращує співвідношення площі екрана та корпусу термінального обладнання. Ця перевага незамінна для портативних і мініатюрних електронних продуктів із жорсткими обмеженнями розміру простору.

3. Шлях передачі сигналу дисплея COG надзвичайно короткий. Інтегральна мікросхема драйвера безпосередньо підключена до скляного електрода, що дозволяє уникнути ослаблення сигналу, затримки та електромагнітних перешкод, викликаних передачею на великі відстані схем друкованої плати та гнучких кабелів. Це дозволяє COG-дисплею відображати рівномірнішу яскравість екрана, вищу точність зменшення кольору та чіткіші деталі зображення. Спеціально для малогабаритних рідкокристалічних екранів з високою роздільною здатністю упаковка COG ефективно усуває такі проблеми відображення, як ореоли, відтінки кольорів і розмиті краї. Крім того, інтегрована структура COG-дисплея зменшує механічні точки з’єднання та пайки, значно знижуючи частоту відмов через поганий контакт, спричинений вібрацією, зміною температури та механічним тертям, і значно покращуючи довгострокову стабільність роботи дисплея.

Що таке дисплей COB?

РК-дисплей COB, а саме дисплей Chip on Board, є традиційним і зрілим процесом пакування. Його основною особливістю є встановлення мікросхеми драйвера на спеціальну друковану плату, завершення провідності ланцюга шляхом пайки та інкапсуляції, а потім з’єднання плати друкованої плати з РК-екраном через гнучкі роз’єми. Дисплей COB (Chip On Board) відноситься до РК-модуля, де мікросхема драйвера встановлена ​​безпосередньо на друковану плату (PCB) і захищена епоксидною смолою. Технологія COB використовується в РК-індустрії протягом десятиліть і залишається дуже надійним рішенням.

Перевага РК-дисплея COG

1. На відміну від високоточного та ультратонкого позиціонування дисплея COG, РК-дисплей COB покладається на простий процес, сильну масштабованість, зручне обслуговування та низьку вартість налаштування невеликих партій, займаючи незамінну позицію в промисловому управлінні, побутовій техніці та великому дисплеї. Це економічно ефективне та адаптоване рішення для упаковки дисплеїв для середніх і низьких сценаріїв дисплеїв і обладнання, яке не обмежене простором.

2. Процес виробництва РК-дисплея COB є зрілим і простим, з низькими вимогами до виробничого обладнання та технології процесу. IC-чіп монтується на платі друкованої плати за допомогою традиційної технології пайки та інкапсуляції, а подальша модифікація схеми та налагодження параметрів є більш гнучкими. Для невеликих серій індивідуальних дисплеїв і етапів розробки прототипів нових продуктів COB display може швидко завершити виробництво зразків і налаштувати схему з коротким циклом доставки та низькою вартістю налагодження.

3. Структуру друкованої плати дисплея COB можна вільно розширювати відповідно до вимог продукту, що зручно для інтеграції більш функціональних схем, таких як сенсорне керування, регулювання підсвічування та перемикання сигналів на платі. Він має сильну сумісність з багатофункціональними та великими модулями відображення. З точки зору розсіювання тепла, підкладка друкованої плати має більшу площу розсіювання тепла та кращу теплопровідність.

Чому варто вибрати Jingda Display?

Jingda display є надійним виробником РК-дисплеїв, що спеціалізується на індивідуальних рішеннях для дисплеїв для клієнтів у всьому світі.

Переваги роботи з дисплеєм Jingda:

1. Понад 10 років досвіду виробництва РК-дисплеїв

2. Професійна інженерна підтримка

3. Розробка власного дисплея COG

4. Індивідуальні рішення для відображення COB

5. Послуги швидкого прототипування

6. Конкурентні заводські ціни.

7. Строгий контроль якості

8. Глобальна технічна підтримка

Незалежно від того, чи потрібен клієнтам компактний дисплей COG для інтелектуальних пристроїв чи міцний дисплей COB для промислового застосування, дисплей Jingda пропонує надійні та економічно ефективні рішення, адаптовані до конкретних вимог проекту.
