Які фактори впливають на енергоспоживання монохромних РК-дисплеїв?

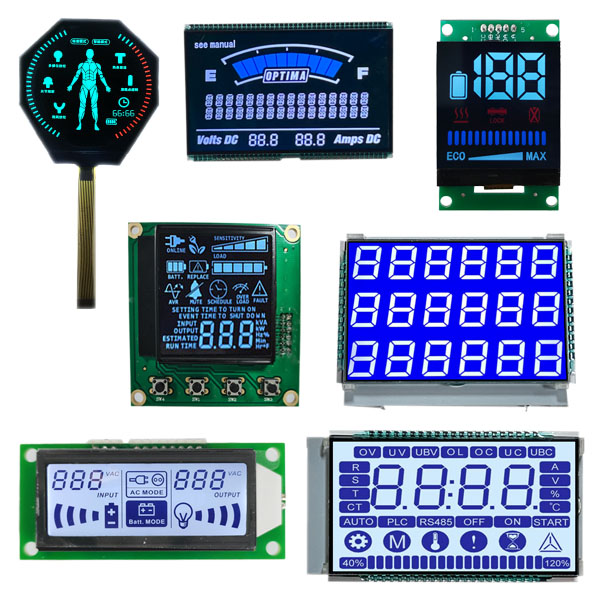

Монохромні рідкокристалічні екранидовгий час були основою малопотужних електронних пристроїв у промисловому, комерційному та споживчому секторах. Для кольорових РК-панелей TFT, які вимагають складної фільтрації кольорів і потужних систем підсвічування, монохромні рідкокристалічні дисплеї забезпечують просте, висококонтрастне візуальне зображення з мінімальними витратами енергії. Їх виняткова енергоефективність робить їх кращим вибором для пристроїв, що працюють від акумуляторів, включаючи промислові лічильники, носимі гаджети, датчики розумного будинку, портативне медичне обладнання тощо.

Монохромні РК-дисплеї залишаються однією з найбільш енергоефективних технологій відображення, доступних сьогодні. В епоху, коли термін служби батареї та енергоспоживання домінують у рішеннях щодо дизайну продукту, розуміння того, що саме обумовлює енергоспоживання цих дисплеїв, не є просто академічною вправою – це критично важливий інженерний фактор, який може зробити чи зламати портативний пристрій.

1. Технічні характеристики конструкції РК-панелі

Внутрішній структурний дизайн монохромної РК-панелі є основним фактором, що визначає її базове енергоспоживання. Кожен основний компонент панелі, від фізичних розмірів до режиму відображення та типу матриці, безпосередньо визначає характеристики споживання енергії. Навіть з ідентичними схемами керування та робочим середовищем структурно різні монохромні РК-модулі можуть демонструвати розриви споживання електроенергії в декілька разів.

1.1 Розмір екрана та щільність пікселів

Розмір екрана є одним із найбільш інтуїтивно зрозумілих факторів, що впливають на енергоспоживання монохромного РК-дисплея. У стандартних монохромних РК-дисплеях енергоспоживання позитивно корелює з ефективною площею дисплея. Більші панелі вимагають більшої кількості рідкокристалічних пікселів, більш прозорої проводки електродів і ширшої зони покриття сигналу, що збільшує базове ємнісне навантаження та статичну втрату потужності. Для монохромного РК-дисплея сегментного типу, який широко використовується в таймерах і лічильниках, невеликі панелі до 2 дюймів зазвичай споживають лише 1–5 мВт активної потужності, тоді як графічний монохромний РК-дисплей середнього розміру 3–5 дюймів зазвичай споживає 10–30 мВт за нормальних робочих умов.

Щільність пікселів також відіграє важливу роль у регулюванні потужності. Монохромні РК-дисплеї високої роздільної здатності, такі як моделі 128 × 64, 240 × 128 і 320 × 160, мають більш щільні масиви пікселів і складніші схеми керування. Кожен піксель вимагає незалежного сканування сигналу та контролю напруги, що підвищує загальне навантаження на схему та динамічне споживання енергії. Навпаки, сегментні рідкокристалічні дисплеї з низькою роздільною здатністю та фіксованими шаблонами відображення мають простішу структуру схем і значно менші втрати потужності, що робить їх ідеальними для сценаріїв очікування з наднизьким енергоспоживанням.

1.2 Оптичний режим дисплея

Монохромні РК-екрани поділяються на три основні оптичні режими: рефлексивний, трансмісійний і трансфлективний, кожен з яких має різко різні профілі споживання енергії. Ця класифікація є основною причиною величезної різниці в потужності між різними модулями монохромного дисплея.

1.3 Матричний тип водіння

Монохромні РК-дисплеї поділяються на типи пасивних (PM) і активних матриць (AM), причому пасивна матриця є основною для малопотужних монохромних продуктів. Пасивний матричний РК-дисплей має просту структуру електродів із перехресною сіткою, спільні електроди рядків і стовпців для піксельного сканування. Вони споживають енергію лише під час перемикання стану пікселів і підтримують відображення вмісту з мінімальною статичною потужністю, що є основною причиною їх переваг у низькому споживанні.

2. Конфігурація системи підсвічування

Для більшості трансмісійних і трансфлективних монохромних РК-дисплейних модулів на систему підсвічування припадає 70–90% загального споживання електроенергії. На відміну від кольорових РК-дисплеїв із потужним підсвічуванням RGB, монохромні РК-дисплеї в основному використовують монохроматичне світлодіодне підсвічування, але відмінності в кількості підсвічування, яскравості, колірній температурі та режимі водіння безпосередньо визначають загальне споживання енергії модулем. Оптимізація конфігурації підсвічування є найефективнішим способом зменшення втрати потужності монохромного РК-дисплея.

2.1 Кількість і розташування світлодіодів підсвічування

Кількість вбудованих світлодіодів підсвічування лінійно залежить від споживаної потужності. Невеликий монохромний РК-екран зазвичай використовує 1–2 світлодіодні конструкції підсвічування з низьким робочим струмом і низькою потужністю. Дисплейні модулі великого розміру або однорідності потребують 4–6 або навіть більше світлодіодних кульок, щоб усунути темні кути та забезпечити рівномірну яскравість на весь екран. Кожна додаткова світлодіодна кулька збільшує загальний робочий струм системи підсвічування, безпосередньо підвищуючи загальне енергоспоживання.

Компонування підсвічування також впливає на енергоефективність. Конструкції підсвічування з боковим розташуванням, які зазвичай використовуються в тонкому монохромному РК-дисплеї, проводять світло через світловодні пластини з низькими втратами світла та відносно низьким енергоспоживанням. Компоненти підсвічування з прямим освітленням знизу мають вищу ефективність використання світла, але вимагають більше світлодіодних кульок, що призводить до більшого споживання електроенергії за того самого стандарту яскравості.

2.2 Регулювання яскравості підсвічування

Яскравість підсвічування є найбільш гнучким регулюваним фактором споживання енергії монохромним РК-дисплеєм. Яскравість світлодіодного підсвічування регулюється струмом збудження — більший струм відповідає вищій яскравості та більшому енергоспоживанню. Більшість монохромних РК-модулів підтримують затемнення з ШІМ (широтно-імпульсною модуляцією) або затемнення за аналоговою напругою. На максимальній яскравості підсвічування працює на номінальному струмі з піковим енергоспоживанням; у режимі очікування з низькою яскравістю струм керування різко падає, зменшуючи втрати потужності підсвічування на 60–80%.

Більшість промислових і побутових електронних пристроїв не потребують максимальної яскравості екрана під час щоденної роботи. Відповідне зменшення яскравості підсвічування з метою забезпечення зручності читання може значно подовжити термін служби батареї пристрою. Для сценаріїв режиму очікування з наднизьким енергоспоживанням налаштування логіки автоматичного вимкнення підсвічування, коли екран статичний, може додатково усунути недійсну втрату живлення.

2.3 Режим роботи підсвічування

Постійно ввімкнений режим підсвічування призводить до безперервного високого енергоспоживання, тоді як режими переривчастого підсвічування та підсвічування на основі тригерів ефективно економлять енергію. У багатьох інтелектуальних пристроях використовуються стратегії підсвічування підсвічування людського тіла, тригера клавіші або датчика світла: підсвічування залишається вимкненим у режимі очікування та вмикається лише тоді, коли виявляється операція користувача, що суттєво зменшує довгострокову втрату статичної енергії. Для портативних пристроїв, що живляться від батареї, ця оптимізація робочого режиму має більш значний ефект енергозбереження, ніж налаштування апаратних параметрів.

3. Схема керування та параметри мікросхеми

Керівна мікросхема та система периферійних схем є основними блоками керування монохромним РК-дисплеєм. Різні моделі чіпів, керуючі напруги, частоти оновлення та схеми конструкції безпосередньо впливають на динамічне та статичне енергоспоживання під час роботи дисплея. Навіть з тією самою РК-панеллю невідповідність параметрів водіння спричинить очевидну витрату енергії.

3.1 Модель керуючого чіпа та енергоефективність

Спеціалізовані мікросхеми драйверів монохромного РК-дисплея мають чіткі характеристики енергоспоживання. Спеціалізовані дисплеї з низьким енергоспоживанням мають оптимізовану архітектуру схеми, підтримуючи керування низькою напругою та режим сну, з наднизьким струмом очікування лише кілька мікроампер. На відміну від цього, універсальні альтернативні схеми водіння MCU не мають цільової оптимізації потужності, з вищими статичними втратами потужності та енергоспоживанням динамічного сканування.

3.2 Робоча напруга та напруга зсуву

Монохромні рідкокристалічні дисплеї мають жорсткі діапазони робочої напруги. У межах номінального інтервалу напруг належне зменшення напруги керування може знизити втрати потужності збудження пікселів, не впливаючи на чіткість дисплея. Надмірно висока провідна напруга не тільки збільшить споживання електроенергії, але й спричинить молекулярну втому рідкого кристала, що прискорить старіння екрана та призведе до мерехтіння дисплея.

Напруга зсуву є ще одним ключовим параметром, що впливає на стабільність живлення. Розумна конфігурація напруги зміщення забезпечує стабільне обертання молекул рідкого кристала з мінімальним струмом. Нерозумні параметри напруги зміщення спричинять повторювані молекулярні вібрації та неприпустимі втрати струму, збільшуючи непотрібне споживання електроенергії та зменшуючи контрастність дисплея.

3.3 Частота оновлення екрана

Частота оновлення визначає частоту сканування пікселів монохромних РК-дисплеїв. Вищі частоти оновлення означають більш часте сканування ланцюга та перемикання сигналів, що призводить до більшого динамічного споживання енергії. На відміну від кольорових екранів, які потребують високої частоти оновлення, щоб усунути стробування та розмазування, монохромний РК-екран має простий вміст і низьку візуальну чутливість до стробінгів.

3.4 Мультиплексний режим водіння

У монохромному РК-дисплеї зазвичай використовується технологія керування мультиплексуванням для спрощення підключення схем. Різні коефіцієнти мультиплексування (1/4 навантаження, 1/8 навантаження, 1/16 навантаження) впливають на енергоспоживання та якість відображення. Вищий коефіцієнт мультиплексування означає, що більше пікселів спільно використовують схеми сканування, зменшуючи кількість периферійних схем і втрати статичної потужності. Однак надмірно високий коефіцієнт мультиплексування збільшить навантаження сканування в одній точці, підвищуючи динамічне миттєве споживання енергії. Розумне узгодження параметрів мультиплексування відповідно до роздільної здатності екрана є ключовим для збалансування енергоспоживання та стабільності відображення.

4. Вміст дисплея та робочий стан

Багато практиків ігнорують, що енергоспоживання монохромного РК-екрана залежить від вмісту дисплея в реальному часі та робочого стану. Кількість освітлених пікселів, частота оновлення екрана та стан очікування спричиняють різні ефекти втрати потужності, що є ключовими деталями для точної оптимізації живлення.

Коефіцієнт освітлення пікселів 4,1

Монохромні РК-дисплеї споживають енергію, коли рідкокристалічні пікселі перевертають і відображають вміст. Чим більше пікселів світиться на екрані, тим вище загальне навантаження на схему та динамічне енергоспоживання. Повноекранний стан суцільного відображення має найвище енергоспоживання, тоді як порожній екран або стан відображення з низьким рівнем пікселів мають найменше енергоспоживання.

4.2 Частота оновлення екрана

Кожне оновлення екрана та оновлення вмісту вимагає сканування сигналу та перемикання стану пікселя, що супроводжується миттєвою втратою живлення. Для пристроїв зі статичним вмістом дисплея, таким як екрани параметрів приладу та дисплеї часу, часті непотрібні оновлення постійно призведуть до неправильного споживання енергії. Встановлення розумних циклів оновлення відповідно до частоти зміни даних (наприклад, оновлення кожні 1–5 секунд для повільно змінних параметрів замість оновлення в реальному часі) може ефективно зменшити середнє енергоспоживання.

4.3 Перемикання режимів роботи та очікування

Монохромні РК-модулі мають очевидну різницю в потужності між робочим режимом, режимом очікування з увімкненим світлом і режимом глибокого сну. У нормальному робочому режимі екран постійно оновлюється з максимальним енергоспоживанням; в режимі очікування екран зберігає статичний вміст при вимкненому підсвічуванні, зберігаючи лише статичну втрату потужності чіпа; у режимі глибокого сну мікросхема драйвера зупиняє більшість операцій схеми, при цьому споживання електроенергії падає до найнижчого рівня мікроампер.

5. Екологічні умови експлуатації

Робоче середовище змінює фізичні характеристики рідкокристалічних матеріалів і компонентів схем, опосередковано впливаючи на енергоспоживання монохромного РК-дисплея. Температура, вологість та інтенсивність навколишнього освітлення регулюють робочий стан і втрату потужності дисплейних модулів, що не можна ігнорувати при проектуванні промислових і зовнішніх пристроїв.

5.1 Робоча температура

Температура є найвпливовішим фактором навколишнього середовища для споживання енергії монохромним РК-дисплеєм. В’язкість рідкокристалічного матеріалу змінюється залежно від температури: низькі температури збільшують в’язкість рідкого кристала, уповільнюючи обертання молекул і вимагаючи вищої напруги та тривалого сканування для забезпечення нормального відображення, що збільшує енергоспоживання. Високі температури зменшують в’язкість рідких кристалів, знижуючи вимоги до напруги керування та відносно зменшуючи втрати потужності, але надмірно високі температури прискорюють старіння компонентів і викликають зростання струму витоку в ланцюзі.

Монохромні РК-дисплеї промислового класу зазвичай адаптуються до широкого діапазону температур від -20 ℃ до +70 ℃. У зовнішньому середовищі з низькою температурою багато модулів повинні активувати схеми температурної компенсації, щоб підтримувати стабільність відображення, що забезпечує додаткове споживання енергії. Для пристроїв, що працюють у сценаріях екстремальних температур, запас споживаної потужності при низьких температурах повинен бути зарезервований у проекті живлення.

Висновок

Енергоспоживання монохромних РК-екранів є систематичним результатом взаємодії між конструкцією конструкції, конфігурацією підсвічування, параметрами керування, робочим станом, умовами навколишнього середовища та старінням обладнання. На відміну від пізнання фіксованого параметра потужності в традиційному сприйнятті, споживання потужності монохромного РК-дисплея має сильну здатність до регулювання та залежність від сценарію. Для розробників електронних продуктів та інженерів з технічного обслуговування з’ясування всіх факторів, що впливають, не тільки сприяє вибору відповідних модулів дисплея та знижує витрати на апаратне забезпечення, але також може максимізувати термін служби батареї та стабільність пристрою за рахунок вдосконаленої оптимізації живлення.

У малопотужних пристроях IoT, промисловому контрольному обладнанні та сценаріях портативної медичної електроніки розумний контроль енергоспоживання монохромного РК-дисплея може значно підвищити конкурентоспроможність продукту на ринку та досвід користувача. Завдяки безперервному вдосконаленню технології відображення з низьким енергоспоживанням, оптимізовані схеми управління монохромним РК-дисплеєм і конструкції апаратного забезпечення ще більше вивільнять потенціал енергозбереження, що зробить такі дисплеї більш широко використовуваними у вбудованих пристроях з наднизьким споживанням енергії.
