Яка різниця між резистивним сенсорним дисплеєм і ємнісним сенсорним дисплеєм?

У сучасному цифровому світі сенсорні екрани проникли в усі аспекти нашого життя, починаючи від смартфонів у наших кишенях і закінчуючи промисловим контрольним обладнанням у фабричних цехах. У порівнянні зі звичайними РК-дисплеями, РК-екран TFT може надавати дуже чіткі зображення та текст і має менший час відгуку. Дедалі ширше застосування РК-дисплеїв TFT покращує візуальні ефекти для продуктів. ДляДисплейний модуль TFT, є два сенсорні типи: резистивний сенсорний дисплей і ємнісний сенсорний дисплей.

Що таке резистивний сенсорний екран?

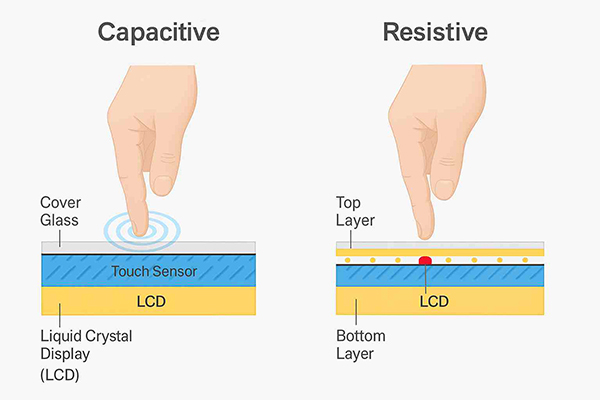

Два шари провідних плівок ITO з крихітними ізоляційними точками між ними не торкаються один одного нормально; при натисканні верхня і нижня плівки стикаються одна з одною, утворюючи провідний контур. Контролер розраховує координати пресування на основі напруги XY. Резистивні сенсорні екрани випускаються в різних варіантах, таких як чотирипровідні, п’ятипровідні та восьмипровідні. Цифри означають кількість компонентів схеми, підключених до контролера. Серед них чотирипровідний резистивний екран є найпоширенішим і економічним рішенням, тоді як п’ятипровідний резистивний екран забезпечує вищу довговічність і точність завдяки конструкції постійної напруги на нижньому шарі.

Типова структура резистивних сенсорних екранів складається з: нижнього шару, виготовленого зі скла або підкладки з органічного скла, на який нанесено прозорий провідний шар (зазвичай оксид індію і олова ITO), проміжного шару та верхнього шару багатошарового полімерного покриття, зовнішня поверхня якого оброблена за допомогою затвердіння.

Що таке ємнісний сенсорний екран?

Поверхневий шар екрана має провідний шар конденсатора ITO. Організм людини має слабкий біологічний струм. Коли палець торкається його, тіло людини та електроди екрана утворюють конденсатор зв’язку. Чотири кутові електроди фіксують різницю струму для обчислення точки дотику.

Основна структура ємнісного сенсорного екрана складається з чотиришарової композитної скляної панелі. Зовнішній шар являє собою хімічно або фізично зміцнене захисне скло (з твердістю 6H, 7H, 8H або вище), а внутрішня поверхня та проміжний шар скла покриті провідним шаром ITO.

Порівняльна таблиця ключових функцій

Переваги резистивних екранів

1. Може керуватися будь-яким об'єктом. Підходить для промислових сценаріїв із захисними або гумовими рукавичками.

2. Надзвичайно висока точність позиціонування, підходить для касових апаратів, промислового обладнання та креслярських інструментів.

3. Не боїться вологи або незначної водяної пари. Переважний вибір для зовнішнього промислового обладнання.

4. Низька ціна, простий драйвер і низьке енергоспоживання.

Недоліки резистивних екранів

1. Вимагає сильного натискання, що призводить до поганого досвіду експлуатації

2. Поверхня плівки схильна до подряпин і виходить з ладу після тривалого натискання

3. Не підтримує жести кількома пальцями та не може збільшувати чи зменшувати масштаб

4. Погана світлопроникність, що призводить до розмитості екрана

Переваги ємнісного сенсорного екрану

1. Плавна сенсорна робота з приємним відчуттям, підтримка багатоточкових жестів

2. Поверхня із загартованого скла проти подряпин, міцна та стійка до подряпин

3. Прозорий дисплей з кращим сприйняттям кольорів

4. Відсутність фізичного зносу від пресування, довший термін служби побутових цифрових пристроїв

Недоліки ємнісних екранів

1. Можна використовувати лише голими руками або спеціальною ємнісною ручкою. Звичайні рукавички запобігають використанню.

2. Вода або конденсат призведуть до нерівних рухів і випадкових дотиків.

3. Низькі температури та густі масляні плями значно знижують чутливість.

4. Більш дорогий і нестійкий у вологому промисловому середовищі.

Додатки

Типове застосування резистивних сенсорних екранів

Резистивні сенсорні екрани з їх низькою вартістю, гнучким входом і потужними можливостями захисту від перешкод залишаються кращим вибором у таких сценаріях:

Промислове контрольне обладнання: заводське середовище піддається пилу, масляним забрудненням і електромагнітним перешкодам, тому оператори часто носять рукавички.

POS-касові системи: вимагають підпису ручкою та роботи в рукавичках

Медичне обладнання: Високі вимоги до надійності та гігієнічної чистоти

Автомобільні навігаційні системи: водії можуть працювати в рукавичках

Термінали громадських запитів: такі як квиткові автомати самообслуговування, банкомати тощо.

Обладнання на відкритому повітрі: піддається впливу агресивних середовищ, таких як пил і волога

Типове застосування ємнісних сенсорних екранів

Ємнісні сенсорні екрани з перевагами багатоточкового дотику, високою чутливістю та відмінною якістю відображення домінують у таких сценаріях:

Смартфони та планшети: вимагають плавного керування жестами та багатоточкового дотику

Побутова електроніка: розумна побутова техніка, носимі пристрої

Висококласні людино-машинні інтерфейси: пристрої, яким потрібен сучасний досвід взаємодії

Медичне обладнання: сценарії, які потребують швидкого та інтуїтивно зрозумілого введення

Сенсорні дисплеї: програми з високими вимогами до ефектів відображення

Майбутні тенденції розвитку

Ємнісні сенсорні екраниз їх багатоточковим сенсорним керуванням, високою чутливістю та чудовими ефектами відображення стали основною технологією на ринку побутової електроніки. однак,резистивні сенсорні екранивсе ще зберігають незамінну позицію в окремих сферах, таких як промисловий контроль, медичне обладнання та громадські установи.

В останні роки технологічний розвиток демонструє тенденцію інтеграції та оптимізації. Ємнісні TFT-дисплеї промислового класу поступово долають традиційні недоліки, такі як електромагнітні перешкоди, водяний туман і робота в рукавичках за допомогою власно розроблених алгоритмів сенсорного керування та оптимізації на основі сценаріїв. У той же час резистивні TFT-екрани також покращують довговічність і точність завдяки вдосконаленню матеріалів і процесів.
