Що таке РК-дисплей TN і РК-дисплей IPS?

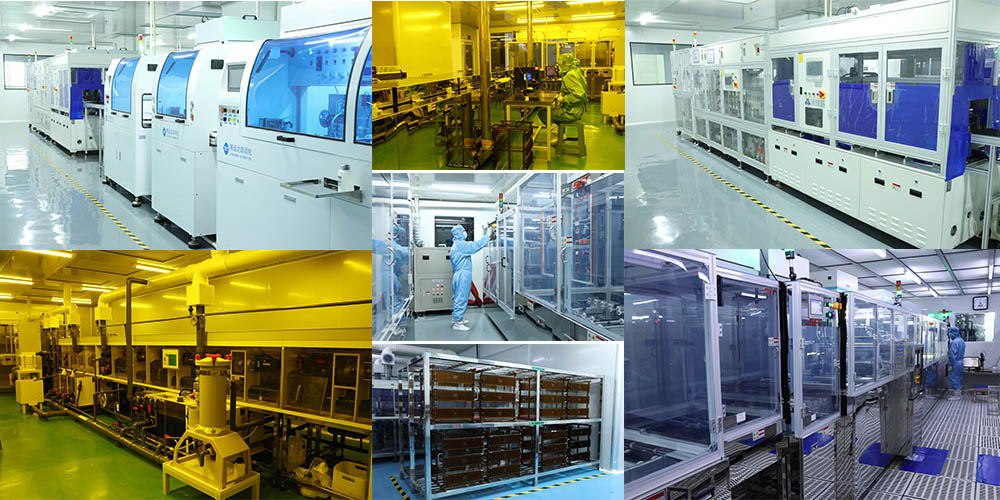

У сфері РК-дисплеїв TN LCD (скручений нематичний РК-дисплей) і IPS LCD (РК-дисплей з перемиканням у площині) є двома основними технологіями, які протягом тривалого часу домінували на ринку та підтримували роботу тисяч електронних пристроїв. Як професійний виробник LCD з більш ніж 10-річним досвідом, JDA стала свідком модернізації цих двох технологій, накопичила багатий досвід досліджень і розробок і виробництва, а також запропонувала високоякісні дисплеї для сотень клієнтів у промисловому контролі, побутовій електроніці, автомобільній електроніці та інших галузях.

Як TN LCD, так і IPS LCD належать до категорії TFT-LCD (Thin Film Transistor LCD), які реалізують відображення зображення шляхом керування відхиленням молекул рідкого кристала під дією електричного поля для регулювання пропускання світла. Однак через різні способи розташування молекул рідких кристалів і конструкцію електродних структур ці дві технології демонструють значні відмінності в продуктивності, що також визначає їхнє ринкове позиціонування та сфери застосування.

Що таке РК-екран TN?

Технологія TN є найбільш зрілим процесом у сфері РК-дисплеїв. Коли живлення не ввімкнено, молекули рідкого кристала в панелі TN закручені на 90 градусів у формі спіралі, і їх властивість оптичного обертання використовується для контролю проходження підсвічування. Його виробничий процес простий, вимагає лише створення шару вирівнювання на верхній і нижній скляних підкладках, що призводить до надзвичайно низьких витрат на виробництво.

З фізичної точки зору час відгуку панелі TN надзвичайно швидкий, зазвичай коливається від 3 до 5 мс або навіть швидше. Це пояснюється тим, що опір скрученню молекул рідкого кристала у вертикальному напрямку відносно низький, що дозволяє швидко реагувати на зміни напруги. При застосуванні електричного поля молекули рідкого кристала будуть обертатися вздовж напрямку електричного поля, змінюючи горизонтальний спіральний стан у вертикальний стан, так що напрямок поляризації світла не може бути повернутий, і світло блокується другим поляризатором, утворюючи темний стан. Контролюючи напругу кожного пікселя, можна реалізувати шкалу сірого та кольорове відображення.

Що таке РК-екран IPS?

У панелі IPS молекули рідкого кристала завжди розташовані паралельно скляній підкладці. Прикладаючи поперечне електричне поле, вони обертаються в площині. На відміну від TN LCD, ядром IPS LCD є «перемикання в площині» молекул рідкого кристала: за умови відсутності електричного поля молекули рідкого кристала розташовані паралельно скляній підкладці, а напрямок усіх молекул рідкого кристала є узгодженим. Під дією електричного поля молекули рідкого кристала обертаються в одній площині під дією горизонтального електричного поля, не змінюючи свого вертикального положення, щоб регулювати пропускання світла. Завдяки цьому унікальному режиму розташування IPS LCD має очевидні переваги в кутах огляду та відтворенні кольорів.

Основні параметри РК-дисплея TN та РК-дисплея IPS

Як вибрати РК-екран TN або РК-екран IPS？

Різні сценарії застосування мають різні вимоги до продуктивності дисплея, що є основною основою для вибору TN LCD та IPS LCD.

Сценарії, придатні для TN LCD:Високошвидкісні сценарії динамічного відображення, такі як змагальні кіберспортивні монітори, видошукачі промислових камер, високошвидкісне обладнання виявлення та HMI машини плазмового різання. Ці сценарії вимагають надшвидкої швидкості відгуку (протягом 5 мс), щоб уникнути залишкових зображень і змазування, і перевага швидкого відгуку TN LCD може бути повністю використана. Продукти TN LCD від JDA з низькотемпературною адаптивною технологією можуть стабільно працювати в діапазоні від -40 ℃ до +85 ℃, що більше підходить для цих сценаріїв.

Сценарії, придатні для IPS LCD:Сценарії перегляду під різними кутами, наприклад, телевізійні екрани, дисплеї конференцій, дисплеї центрального керування автомобілями, планшетні комп’ютери та дисплеї публічної інформації. Ці сценарії вимагають, щоб зображення було чітким під будь-яким кутом, і надширокий кут огляду 178° IPS LCD може задовольнити цю вимогу.
