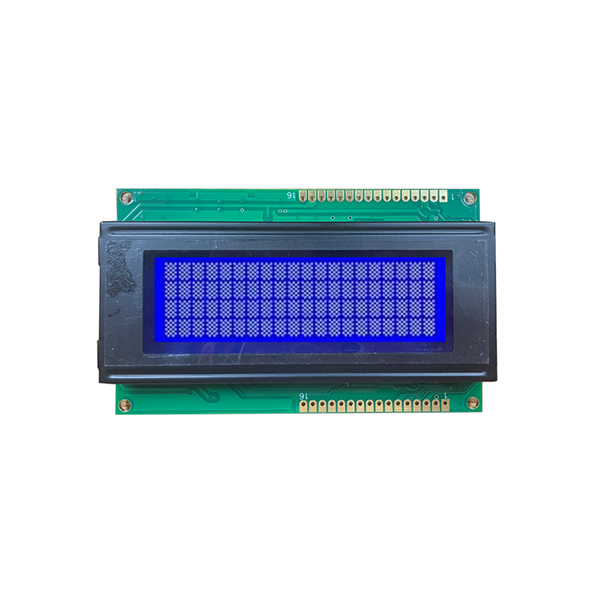

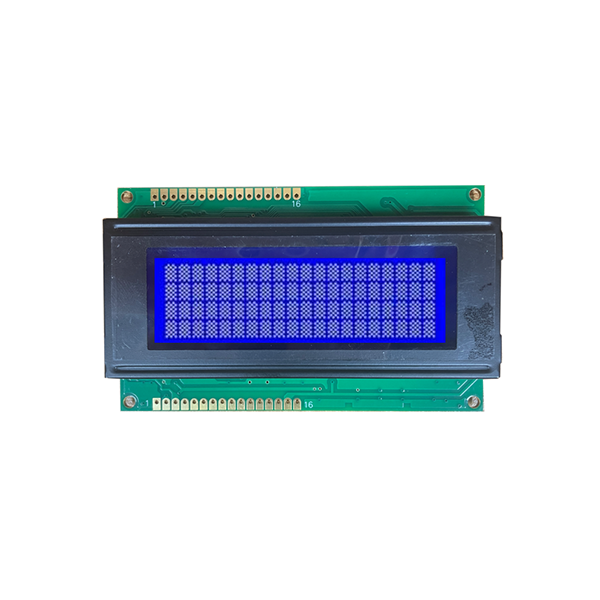

РК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплей
Цей китайський РК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплей пропонує універсальний 4-рядковий макет для промислового HMI.
Номер модуля: серія JDA2004-01
Технологія: технологія COB
Кут огляду: широкий кут огляду
Робоча температура: від -20 до 70 ℃
Мікросхема приводу: AIP31066
Надіслати запит
Опис продукту
Надання чітких, структурованих макетів для промислового HMI, цеРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплеймає 4-рядковий 20-символьний формат із драйвером AIP31066 і надійною збіркою COB.
РК-дисплей 20x4 символів STN Позитивний Негативний РК-режим Огляд
TheРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплейце надзвичайно універсальне та надійне рішення для відображення, створене для вимогливих промислових середовищ. Незалежно від того, чи потрібна вам навігація по меню, оновлення статусу в реальному часі або діагностика, цей модуль забезпечує чіткий і структурований візуальний вихід.
Серія JDA2004-01 використовує мікросхему приводу AIP31066 і працює за схемою керування навантаженням 1/16 і зміщенням 1/5. Кут огляду фіксується на 6 годин. Для покупців, які хочуть інтегрувати цеРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплей, стандартна друкована плата та широкий кут огляду спрощують установку в інтерфейси машин і панелі автоматизації заводу.
|
ВІДКАЗАТИ ЗМІСТ 20*4 символи |
DRIVE IC AIP31066 |
СХЕМА РУХУ 1/16 Обов'язок, 1/5 Упередженість |
| Технічні параметри серії JDA2004-01 | |
| Відображення вмісту | 20*4 символи (5*8 точок) |
| Контурні розміри | 98(Ш)*60(Д)*13,2(В) мм |
| Зона перегляду | 77(Ш)*25,2(Д)мм |
| Активна зона | 70,4 (Ш)*20,8 (Д) мм |
| Кут огляду | 6 годин |
| Параметри підсвічування | Білий / жовто-зелений |
| Робоча температура | від -20 до 70°C |
| Температура зберігання | від -30 до 80°C |
Доступні опції для цього РК-модуля 20x4 символів
Щоб відповідати різним дизайнам корпусів і естетиці бренду, ми пропонуємо для цього три стандартні оптичні конфігураціїРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплей. Ви можете вибрати точний тип РК-дисплея та колір підсвічування, необхідні для масового виробництва.
| № модуля | Тип LCD | Колір підсвічування |
| 2004SBW-01 | STN Синій негативний режим | Білий |
| 2004SYG-01 | STN Жовтий Зелений Позитивний режим | Жовто-зелений |
| 2004SGW-01 | STN сірий позитивний режим | Білий |
Застосування та випадки промислового використання
TheРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплейзабезпечує надійний і легкий для читання інтерфейс для операторів. Він широко вибирається інженерами для:
▸ Панелі автоматизації заводу- відображення стану машини, кодів помилок і робочих параметрів.
▸ Діагностичне обладнання- показ даних у режимі реального часу та результатів вимірювань у медичних та тестових пристроях.
▸ Машинні інтерфейси- пропозиція навігації по меню та налаштування параметрів для промислового обладнання.
|

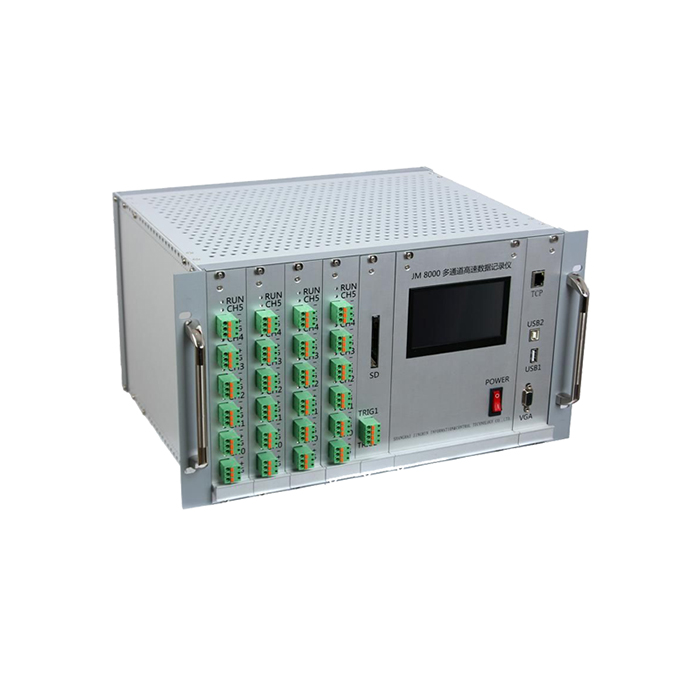

РК-дисплей 20x4 символів у промисловому обладнанні. |

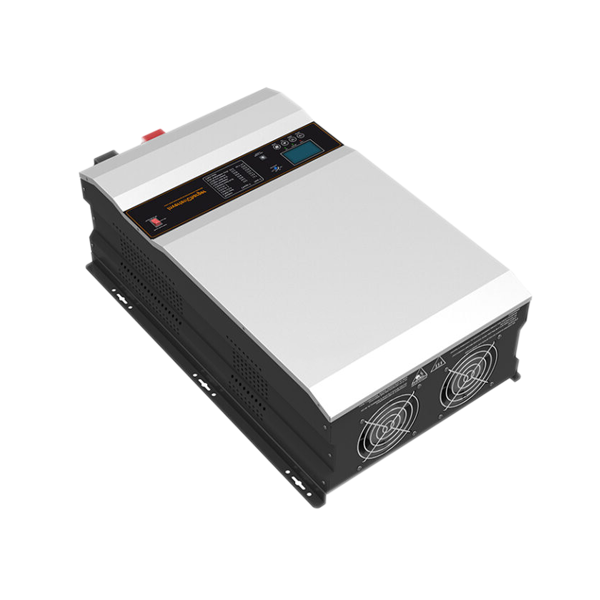

STN позитивний негативний режим LCD в системі ДБЖ. |
Налаштування та постачання JINGDA
Як провідний виробник дисплеїв, ми надаємо повну підтримку для вашихРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплейвимоги. Незалежно від того, чи потрібно вам налаштувати компонування друкованої плати, змінити тип роз’єму чи змінити підсвічування, наша команда інженерів впорається з цим.
Щоб дослідити інші формати, ви можете переглянути нашСимвольний РК-дисплейкатегорія. Якщо вам потрібна вища роздільна здатність для складної графіки, зверніть увагу на нашуРК-дисплей 128x64 Графічний екран у позитивному режимі STN. Для простіших числових інтерфейсів нашСегментний рідкокристалічний дисплейрозділ також доступний.
З нашими очисними приміщеннями площею 6000 м² і системою управління якістю ISO коженРК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплейперевіряється на оптичні характеристики та електричну надійність перед відправленням. Надішліть свій креслення або характеристики мішені нашій команді з продажу, щоб отримати вичерпну пропозицію протягом 24 годин.
Часті запитання
Які відмінності між трьома моделями серії JDA2004-01?
Три моделі пропонують різні оптичні режими: 2004SBW-01 — STN Blue Negative із білим підсвічуванням, 2004SYG-01 — STN Yellow Green Positive із жовто-зеленим підсвічуванням, а 2004SGW-01 — STN Grey Positive із білим підсвічуванням.
Чи цей РК-дисплей 20x4 символів STN Позитивний Негативний РК-дисплей включає друковану плату?

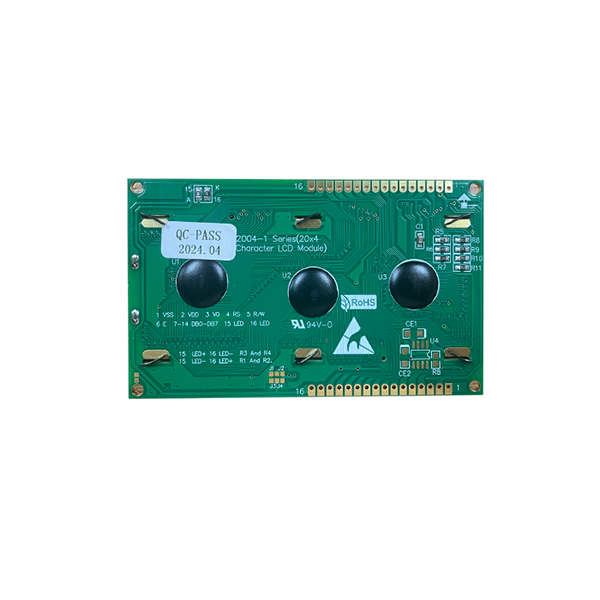

Так, цей символьний РК-модуль створено за технологією COB і постачається зі стандартною платою друкованої плати для легкого монтажу та інтеграції в наявне обладнання.
Яка мінімальна кількість замовлення та термін виконання?
Для стандартних конфігурацій ми підтримуємо як замовлення зразків, так і масове виробництво. Надішліть нам свої вимоги, і наша команда надасть цінову пропозицію та термін виконання протягом 24 годин.
Чи можна налаштувати мікросхему драйвера AIP31066?
Стандартний модуль використовує драйвер AIP31066. Якщо ваш проект вимагає іншої IC з міркувань сумісності, ми можемо обговорити індивідуальні рішення для масових замовлень.
