Поширені проблеми та поради щодо усунення несправностей для РК-дисплеїв

У промисловому контролі, медичному обладнанні, приладах для тестування, побутовій техніці та споживчій електроніці РК-дисплей залишається одним із найпоширеніших інтерфейсів «людина-машина». Незалежно від того, чи це графічний матричний екран чи монохромний РК-дисплей, будь-які проблеми, такі як відсутність дисплея, відсутність рядків, мерехтіння або ненормальний контраст, вплинуть на загальну роботу та надійність усього пристрою.

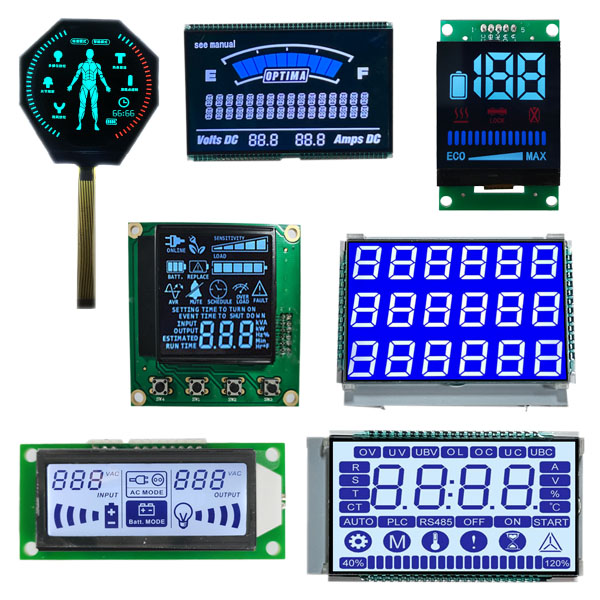

1. Немає дисплея, чорний або білий екран.

Чорний екран зазвичай пов'язаний з джерелом живлення, підсвічуванням і ініціалізацією; білий екран зазвичай вказує на те, що підсвічування ввімкнено, але РК-дисплей не відхилений або не отримав дійсних даних зображення. Для модуля LCM спочатку перевірте VDD, VDDIO, VSS, контакт скидання та живлення підсвічування. Якщо підсвічування не вмикається, зосередьтеся на перевірці ланцюга підвищення, струмообмежувального резистора, світлодіодної стрічки та роз’єму.

2. Пропущені рядки, символи та ламані лінії

Монохромні РК-дисплеї схильні до пропуску рядків. Можливі причини включають ненормальний вихід COM або SEG, погане з’єднання «зебра», старіння електропровідного клею, коротке замикання FPC та пошкодження мікросхеми драйвера. Для екранів багатоканального драйвера також необхідно перевірити резистор зміщення та параметри робочого циклу. Якщо положення відсутнього рядка виправлено, це зазвичай проблема з апаратним підключенням або каналом драйвера; якщо позиція дрейфує, це може бути через синхронізацію, перешкоди або пульсації потужності.

3. Недостатній або надмірний контраст

Ненормальна контрастність не обов’язково свідчить про несправність екрана. Такі фактори, як VLCD, V0, напруга зсуву та температурна компенсація, можуть впливати на ефект відображення. Це загальне для контрастуМодуль LCMставати менш інтенсивними при низьких температурах і ставати більш інтенсивними при високих температурах. Якщо це відбувається партіями, перевірте код ініціалізації мікросхеми драйвера, резисторів зміщення та ланцюгів температурної компенсації. Якщо це відбувається окремо, перевірте зварювання та щільність рідкокристалічної панелі.

4. Коливання, тремтіння, прокручування

Коливання зазвичай є результатом нестабільної частоти кадрів, надмірних пульсацій джерела живлення, перешкод заземлення, конфлікту між частотою підсвічування ШІМ і частотою оновлення. Якщо дроти FPC модуля LCM занадто довгі та неекрановані, також можуть виникати шуми. Спочатку за допомогою осцилографа спостерігайте VDD і сигнали ключів, а потім перевірте регістри ініціалізації. Для монохромного РК-дисплея, якщо є загальне тремтіння екрана, зосередьтеся на перевірці форми сигналу COM і драйвера підсвічування.

5. Екранні артефакти, спотворені символи, ненормальні кольори

Кольорові РК-дисплеї часто мають артефакти на екрані через проблеми з лініями даних, лініями синхронізації, сигналами синхронізації та параметрами синхронізації. Перевірте з’єднання FPC, окислення роз’єму та короткі замикання. Якщомонохромні рідкокристалічні дисплеїмають спотворені символи, перевірте шину даних, лінії керування RS/CS/WR і переконайтесь у належній ініціалізації.

6. Нерівномірна яскравість, віньєтування та витік світла

Проблеми з підсвічуванням часто зустрічаються в модулях LCM з боковим входом. Похибки монтажу світловодної пластини, дифузійної плівки та плівки, що відбиває, ослаблення яскравості світлодіода або непостійний постійний струм можуть спричинити нерівномірну яскравість. Витік світла здебільшого пов’язаний зі структурним зв’язком, деформацією оболонки та подряпинами на поляризаторі. дляУ монохромних РК-дисплеїв підсвічування зазвичай простіше, але проміжок між світловодною пластиною та рідкокристалічним склом все ще впливає на однорідність.

7. Дефекти, відблиски, темні плями, дефекти ліній

Недоліками є виробничі дефекти РК-панелі, які зазвичай не можуть бути виправлені програмним забезпеченням. Відблиски стосуються пікселів, які постійно світяться, тоді як темні плями стосуються пікселів, які не світяться. Вертикальні або горизонтальні лінії часто пов’язані з драйвером IC, з’єднанням COG і каналами FPC. Якщо дефект лінії змінюється після натискання, це свідчить про погане з'єднання. Якщо після натискання немає змін, можливо, пошкоджено мікросхему драйвера або проводку скла.

8. Тіні, зображення-привиди, залишки зображення

Тінь - це явище, демолекул рідкого кристала в РК-дисплеїне вдається повністю відновитися після відображення статичного зображення протягом тривалого часу. Зменшення яскравості статичного зображення, регулярна інверсія кольорів і скорочення циклу оновлення можуть вирішити цю проблему. Якщо керуюча напруга модуля LCM асиметрична, це також прискорить появу тіней. Монохромні РК-дисплеї більш схильні до появи тіней під час відображення фіксованих візерунків. Рекомендується використовувати альтернативну інверсію або очищення екрана за часом.
