Який принцип роботи сенсорного екрана?

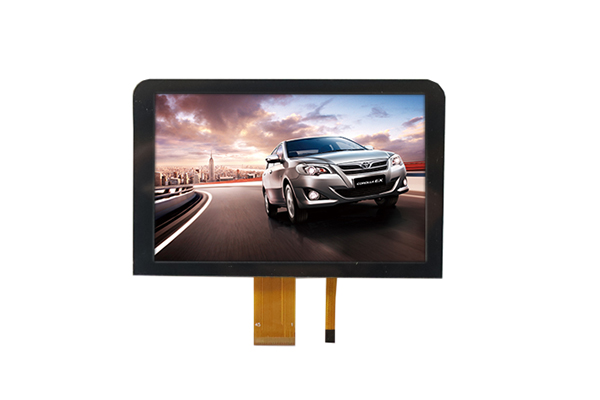

У сучасному промисловому управлінні, споживчій електроніці, автомобільних дисплеях і розумному домашньому обладнанні сенсорний дисплей став основним носієм взаємодії людини з комп’ютером. На відміну від традиційних неінтерактивних екранів, сенсорні пристрої органічно інтегрують сенсорні модулі та модулі відображення, забезпечуючи індукцію сигналу в реальному часі та розпізнавання координат під час представлення зображень високої чіткості. Більшість розумних термінальних пристроїв на ринку зараз використовують інтегровані рішенняTFT LCD дисплейі сенсорна технологія, серед яких TFT-дисплей займає домінуюче положення в комерційних і промислових областях дисплея завдяки відмінному відтворенню кольорів, високій роздільній здатності та стабільній роботі.

Суть усіх принципів роботи сенсорних екранів полягає в тому, щоб фіксувати зміни фізичного або електричного сигналу, створювані зовнішнім контактом, перетворювати аналогові сигнали в цифрову інформацію про координати за допомогою спеціального сенсорного контролера та, нарешті, передавати дані на головний чіп керування для реалізації взаємодії людини з комп’ютером. Повна система сенсорного дисплея складається з трьох основних частин: сенсорного шару, схеми обробки сигналу та модуля зображення TFT-дисплея. Сенсорний рівень відповідає за сприйняття контактних сигналів, схемна система завершує фільтрацію сигналу, посилення та розрахунок координат, а TFT LCD дисплей відповідає за синхронне відображення інтерактивних зображень зворотного зв'язку.

Принцип роботи резистивного сенсорного екрана

Резистивний сенсорний екран — це сенсорний пристрій, чутливий до тиску, який складається з двох шарів прозорих провідних плівок ITO (оксиду олова індію) з ізоляційними мікропрокладками, що розділяють верхню гнучку мембрану та нижній жорсткий базовий шар. Верхній шар являє собою гнучку провідну плівку, а нижній шар закріплений на поверхні TFT-дисплей для забезпечення стабільності структури дисплея.

Принцип роботи ємнісного сенсорного екрана

Ємнісні сенсорні екрани є основною технологією споживчих електронних сенсорних дисплеїв, які працюють на основі принципу індукції ємності людського тіла. Поверхня екрана покрита щільним шаром електропровідної сітки ITO, і на всьому екрані через схему керування формується однорідне електростатичне поле низької напруги.

Тіло людини є провідним середовищем із ємнісними характеристиками. Коли палець торкається поверхні екрана, він поглинає невеликий струм у точці контакту, викликаючи локальні зміни в електростатичному полі. Високочутливі датчики, розташовані по екрану, фіксують різницю ємностей, а сенсорний контролер обчислює точні координати дотику за допомогою аналізу алгоритму. На відміну від резистивних сенсорних екранів, ємнісні сенсорні екрани підтримують розпізнавання кількох дотиків, реалізуючи багатоточкові операції, такі як масштабування, обертання та ковзання кількома пальцями.
