Як відрізнити LCD і LED?
У сучасній індустрії дисплеївLCD дисплейі світлодіодний дисплей є двома найбільш домінуючими технологіями візуального виводу, широко розповсюдженими в споживчій електроніці, промисловому контрольному обладнанні, автомобільних приладах, комерційних вивісках і пристроях розумного будинку. Для інженерів із закупівель, дизайнерів продуктів і галузевих покупців у всьому світі точне розрізнення між РК-дисплеями та світлодіодними дисплеями має вирішальне значення для оптимізації продуктивності продукту, контролю витрат і підвищення стабільності обладнання. Багато користувачів ринку помилково вважають LCD і LED двома абсолютно незалежними технологіями відображення з протилежними механізмами роботи.
Основне визначення та основний принцип роботи
1. Фундаментальний механізм РК-дисплея
LCD, скорочення від Liquid Crystal Display, — це пасивна технологія відображення, яка повністю покладається на зовнішні джерела світла для представлення зображень. Основний функціональний рівень анLCD дисплейце молекули рідкого кристала, запечатані між двома шарами поляризованих скляних підкладок. Молекули рідких кристалів не випромінюють світло спонтанно; натомість вони регулюють своє розташування та кут кручення під дією рушійної напруги, точно контролюючи пропускну здатність підсвічування. Зіставляючи шари кольорових фільтрів або світлозахисні шари, екран дисплея може відображати різні градації сірого, кольорові та текстові зображення.
2. Технічні характеристики світлодіодного дисплея
Світлодіод означає світловипромінюючий діод. Власне кажучи, комерційні світлодіодні дисплеї на ринку поділяються на дві категорії: активні світлодіодні екрани з самовипромінюванням і РК-екрани зі світлодіодним підсвічуванням, що є ключовим моментом, який плутає більшість користувачів. Так званий світлодіодний дисплей, який згадується в сценаріях щоденного порівняння, є переважно оновленою версією традиційного РК-дисплея, який замінює підсвічування РК-дисплея CCFL на кульки світлодіодної лампи як нове джерело підсвічування.
Поглиблений аналіз основних відмінностей між LCD і LED
1. Система підсвічування та режим випромінювання світла
Система підсвічування є основною відмінністю між традиційним РК-дисплеєм і світлодіодним дисплеєм. Стандартні рідкокристалічні промислові екрани та ранні цивільні дисплеї використовують підсвічування CCFL. Цей режим підсвічування базується на флуоресцентному газовому розряді для генерування рівномірного світла з перевагами низької вартості та сучасної технології. Однак у нього є очевидні недоліки: високе енергоспоживання, повільна реакція на запуск, короткий термін служби та низька стійкість до низьких температур, що обмежує його застосування в обладнанні високого класу та в екстремальних умовах.
2. Структурна композиція та інтеграція

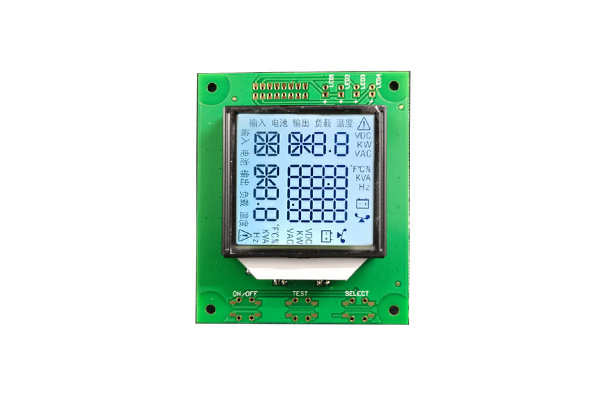

У сценаріях промислового дисплея модуль LCM є найпоширенішим носієм технології РК-дисплея.LCM (рідкокристалічний модуль)це інтегрований модуль, утворений шляхом з’єднання панелі РК-дисплея, керуючої мікросхеми, гнучкої друкованої плати, вузла підсвічування та структурної рами. Це повний дисплей, який можна безпосередньо вбудовувати в обладнання після простого джерела живлення та стикування.
Традиційний модуль LCM на основі РК-дисплея має компактну стандартизовану структуру з повними специфікаціями від 0,96-дюймових невеликих екранів до 15-дюймових промислових екранів керування. Він підтримує індивідуальну роздільну здатність, кут огляду та яскравість і широко використовується в контрольно-вимірювальних приладах, побутовій техніці та обладнанні промислової автоматизації. Навпаки, модулі світлодіодних дисплеїв здебільшого складаються з окремих лампових намистин і плат керування, з більшим загальним об’ємом і більшою складністю інтеграції в сценаріях невеликого розміру.
3. Ефект відображення та якість зображення
З точки зору продуктивності дисплея, світлодіодні дисплеї мають очевидні переваги в контрастності, яскравості та кольоровій гамі. Традиційний РК-дисплей із підсвічуванням CCFL має низьку контрастність, легкий витік світла по краях екрана та обмежену здатність відновлювати колір, тому зображення м’яке, але позбавлене шарів. Дисплеї зі світлодіодним підсвічуванням можуть реалізувати точне локальне затемнення, ефективно покращуючи чистоту чорного поля та контрастність зображення, з більш яскравою передачею кольорів та вищою яскравістю екрана, адаптуючись до середовищ із сильним освітленням, таких як зовнішні рекламні дисплеї та екрани, встановлені на автомобілях.
Як вибрати LCD або LED-дисплей у реальних проектах
Для проектів, які вимагають низького енергоспоживання, тривалої стабільної роботи, низької вартості та високої точності передачі кольору,LCD дисплейє кращим рішенням. Особливо в промислових контрольно-вимірювальних приладах, портативному акумуляторному обладнанні та сценаріях дисплеїв нижчого класу, які потребують лише тексту та простої графіки, монохромний РК-дисплей, який поєднується з налаштованим модулем LCM, може максимізувати економічність і стабільність обладнання.
Світлодіодні дисплеї більше підходять для дисплеїв на відкритому повітрі, з’єднання великого розміру, високої яскравості, антивідблиску, високої контрастності та яскравих кольорів. Наприклад, комерційні рекламні екрани, сценічні екрани, екрани високої яскравості, встановлені на транспортних засобах, і споживчі дисплеї високого класу можуть повною мірою використовувати переваги технології світлодіодного підсвічування у візуальному ефекті та адаптованості до навколишнього середовища.
