У чому перевага інтерфейсів SPI та IIC для графічного РК-дисплея?

У сучасному дизайні вбудованих систем, промисловому контролі, розумному домашньому обладнанні та переносних електронних виробах,модулі графічного РК-дисплеястали незамінними носіями взаємодії людини з комп’ютером. Серед усіх стандартних інтерфейсів дисплеїв SPI та IIC є двома найбільш поширеними рішеннями для матричних РК-екранів, які домінують на ринку РК-дисплеїв малого та середнього розміру завдяки своїм унікальним структурним перевагам, стабільній продуктивності та відмінній сумісності. Вибір відповідного інтерфейсу для дисплея інтерфейсу IIC або дисплея SPI безпосередньо визначає швидкість відгуку обладнання, енергоспоживання, складність компонування друкованої плати та загальний термін служби.

Графічні рідкокристалічні дисплеї відрізняються від сегментних рідкокристалічних екранів тим, що вони підтримують довільне розставлення пікселів, нестандартну візуалізацію графіки, динамічне прокручування тексту та багатошарове відображення інтерфейсу, висуваючи вищі вимоги до ефективності передачі інтерфейсу та стабільності сигналу. Навпаки, послідовні інтерфейси SPI та IIC спрощують конструкцію проводки, оптимізують протоколи передачі та ідеально відповідають вимогам недорогої, високої стабільності та компактності дизайну основних термінальних продуктів, стаючи кращими інтерфейсами для поточного основного потокуматричні рідкокристалічні дисплеї.

Основні характеристики інтерфейсу SPI (дисплей SPI)

SPI (Serial Peripheral Interface) — це високошвидкісний синхронний послідовний інтерфейс зв’язку, повнодуплексний протокол структурованої передачі головний-підлеглий і основний основний інтерфейс високопродуктивних дисплеїв SPI. Стандартний інтерфейс SPI для матричних РК-екранів використовує 4-провідну структуру, включаючи SCLK (тактовий сигнал), MOSI (передача даних), CS (вибір мікросхеми) і DC (вибір даних/команд). Деякі спрощені 3-провідні конструкції SPI інтегрують сигнали постійного струму в лінії даних, ще більше зменшуючи кількість контактів, зберігаючи при цьому можливості високошвидкісної передачі.

Основні характеристики інтерфейсу IIC (дисплей інтерфейсу IIC)

IIC (Inter-Integrated Circuit) — це напівдуплексний синхронний інтерфейс послідовної шини з ультраспрощеною 2-провідною структурою, що складається з SCL (лінії синхронізації) і SDA (лінії даних). Як інтерфейс шини для кількох пристроїв, шина IIC може монтувати кілька модулів відображення та сенсорних пристроїв з різними адресами, що є основною перевагою продуктів відображення інтерфейсу IIC в інтегрованих системах з кількома пристроями.

Переваги інтерфейсу SPI для графічного РК-дисплея SPI

1. Надвисока швидкість передачі, відсутність затримки динамічного відображення

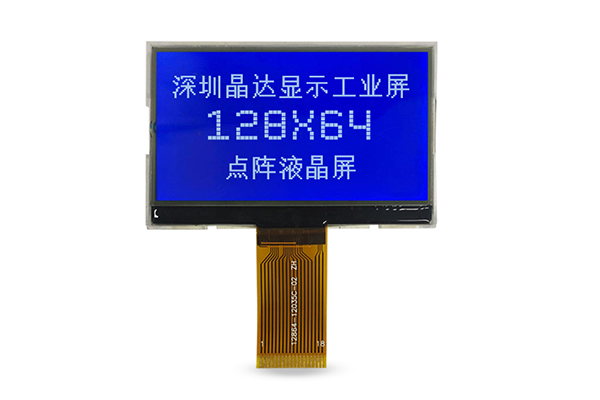

Найбільша перевага інтерфейсу SPI полягає в його надвисокій тактовій частоті та нульових витратах протоколу. На відміну від механізму перевірки адреси та очікування відповіді інтерфейсу IIC, SPI використовує режим безперервної пакетної передачі з максимальною тактовою частотою до 80 МГц. Для основних форматів 128x64, 160x128, 240x320матричні рідкокристалічні дисплеї, інтерфейс SPI може завершити повноекранне оновлення даних протягом 1-5 мс.

2. Висока ефективність захисту від перешкод, підходить для промислових сценаріїв

Наш графічний РК-дисплей промислового класу з інтерфейсом SPI використовує двотактний вихід сигналу приводу, із потужною здатністю захисту від перешкод і стабільною передачею в електромагнітних середовищах із високим рівнем шуму, наприклад у промислових цехах та енергетичному обладнанні. Порівняно зі структурою відкритого стоку інтерфейсу IIC, сигнал SPI має сильнішу керуючу здатність, більшу ефективну відстань передачі та не схильний до спотворення сигналу або втрати даних.

3. Гнучка конструкція проводки, збалансована продуктивність та інтеграція

Стандартний 4-провідний інтерфейс SPI і спрощений 3-провідний інтерфейс SPI мають низьку кількість контактів, набагато менше, ніж традиційні паралельні інтерфейси LCD. Зберігаючи високу швидкість передачі, це дозволяє уникнути проблеми надмірного використання ресурсів GPIO. Для вбудованих систем з обмеженою кількістю однокристальних мікрокомп’ютерних контактів, але високими вимогами до продуктивності дисплея, дисплеї SPI можуть ідеально збалансувати вартість апаратного забезпечення та ефект відображення.

4. Надзвичайно низька кількість контактів, що значно спрощує дизайн друкованої плати

Інтерфейс IIC потребує лише двох сигнальних ліній (SCL, SDA) для завершення передачі даних дисплея, що є найменшою кількістю контактів серед усіх основних інтерфейсів дисплея. Для надмініатюрних пристроїв, таких як переносні пристрої, інтелектуальні датчики та мініатюрні побутові прилади з надзвичайно обмеженими ресурсами GPIO, модулі відображення інтерфейсу IIC можуть заощадити велику кількість однокристальних контактів мікрокомп’ютера, уникаючи необхідності розширення периферійних мікросхем через недостатню кількість контактів.

Інтерфейси SPI та IIC є основними рішеннями послідовної передачі даних для сучасних матричних графічних РК-дисплеїв із своїми незамінними перевагами. Дисплейні модулі SPI покладаються на високошвидкісну передачу даних, потужний захист від перешкод і чудову динамічну продуктивність дисплея, стаючи кращим вибором для сценаріїв промислового високопродуктивного та динамічного дисплея. Дисплеї з інтерфейсом IIC використовують переваги надзвичайно простого підключення, низького енергоспоживання та широких можливостей розширення, домінуючи в сценаріях мініатюрних, малопотужних та інтегрованих додатків із кількома пристроями.
