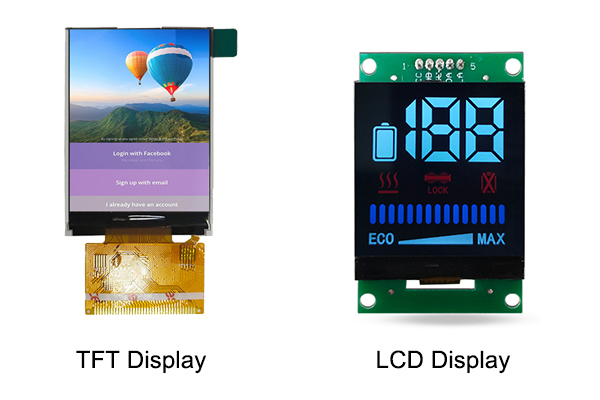

TFT-дисплей і РК-дисплей: які основні відмінності?

Насправді між технологіями TFT і LCD існує чіткий взаємозв’язок і основна технічна відмінність. Розуміння фундаментальних відмінностей між TFT-дисплеями та РК-дисплеями має вирішальне значення для прийняття обґрунтованих рішень про покупку, оптимізації продуктивності пристрою та підбору дисплеїв для конкретних сценаріїв застосування. У цій статті описано їх принципи роботи, структурні конструкції, візуальні характеристики, енергоспоживання та сценарії застосування, щоб пояснити, чим ці дві основні технології відображення відрізняються та де кожна з них перевершує.

Що єTFT дисплеї?

TFT означає Thin Film Transistor, що не є незалежною технологією відображення, а вдосконаленою технологією керування та оптимізації, побудованою на основі РК-структур. TFT-дисплеї — це, по суті, РК-дисплеї з активною матрицею, які інтегрують крихітний тонкоплівковий транзистор для кожного окремого пікселя на екрані. Кожен транзистор діє як незалежний перемикач, відповідальний за точне керування напругою та сигналом окремого пікселя. Це основне структурне оновлення повністю руйнує пасивний режим роботи традиційних РК-дисплеїв. Ця архітектура з активною матрицею дозволяє кожному пікселю зберігати свій стан, а інші оновлюються. Таким чином, TFT-дисплеї є підмножиною РК-дисплеїв, але мають значно вищу продуктивність. Майже кожен РК-дисплей, виготовлений сьогодні — від екранів смартфонів до 65-дюймових телевізорів 4K — насправді є TFT-РК-дисплеєм. Коли хтось каже «екран TFT», зазвичай має на увазі РК-дисплей з активною матрицею.

Що єРК-дисплеї?

LCD розшифровується як рідкокристалічний дисплей, загальна категорія технології плоскопанельних дисплеїв, яка десятиліттями домінувала на ринку побутової електроніки. РК-дисплеї покладаються на унікальні фізичні властивості молекул рідких кристалів для модулювання світла та створення візуальних зображень. Основна структура традиційних РК-дисплеїв включає модуль підсвічування, скляні підкладки, рідкокристалічні шари, кольорові фільтри та поляризаційні плівки. На відміну від технологій дисплеїв із самосвітом, таких як OLED, РК-дисплеї не виробляють світло самостійно. Замість цього вони використовують фіксоване джерело підсвічування та регулюють розташування молекул рідких кристалів за допомогою електричних сигналів, щоб контролювати пропускання світла, таким чином формуючи різні кольори, рівні яскравості та деталі зображення.

РК-панель складається з підсвічування, поляризаційних фільтрів, рідкокристалічного шару та електродів. Коли подається напруга, кристали скручуються, блокуючи або пропускаючи світло, створюючи пікселі. Традиційні рідкокристалічні дисплеї включають типи пасивної матриці (наприклад, STN або TN) і типи активної матриці (наприклад, TFT). Основним обмеженням ранніх РК-дисплеїв був повільний час відгуку та вузькі кути огляду, оскільки конструкції з пасивною матрицею розглядали цілі рядки або стовпці пікселів одночасно.

Основні технічні відмінності між TFT-дисплеями та РК-дисплеями

Суттєвий розрив між TFT-дисплеями та традиційними РК-дисплеями з пасивною матрицею полягає в механізмі керування пікселями, що додатково призводить до значних відмінностей у продуктивності дисплея, структурному дизайні та взаємодії з користувачем. У наступних розділах докладно розглядаються ключові відмінності від чотирьох основних частин.

Піксельний рушійний механізм

Режим водіння є принциповою відмінністю між TFT-дисплеями та звичайними РК-дисплеями. Традиційні РК-дисплеї з пасивною матрицею використовують метод перехресного сканування рядок-стовпець. Система сканує кожен рядок і стовпець пікселів у фіксованому циклі, і всі пікселі спільно використовують сигнали схеми. Оскільки кілька пікселів мають спільні електродні схеми, перешкоди сигналу та перехресні перешкоди неминучі під час процесу сканування. Під час відображення динамічних зображень або вмісту з високою роздільною здатністю спільна схема не може забезпечити стабільну та постійну підтримку напруги для кожного пікселя, що призводить до нестабільного стану пікселів.

Швидкість відгуку та продуктивність динамічного дисплея

Швидкість відгуку означає час, необхідний пікселям дисплея для перемикання між світлим і темним станами, що безпосередньо визначає ефект динамічного відображення екрана, особливо для зображень, що швидко рухаються, таких як ігри, відео та спортивні кадри. Традиційні рідкокристалічні дисплеї мають дуже повільну швидкість відгуку, зазвичай понад 100 мілісекунд. Через пасивний режим сканування оновлення піксельного сигналу має очевидні затримки, і молекули рідкого кристала не можуть перевертатися вчасно, коли вміст екрана швидко змінюється. Це призводить до серйозних ефектів ореолів, розмиття та відставання в динамічних сценах, через що традиційні рідкокристалічні дисплеї не можуть адаптуватися до сценаріїв динамічного відображення з високою частотою кадрів.

Ефективність кута огляду

Кут огляду є ключовим показником практичності екрану дисплея, що представляє діапазон кутів, у якому екран може підтримувати точні кольори та яскравість, якщо дивитися з нефронтальної точки зору. Традиційні пасивно-матричні рідкокристалічні дисплеї мають надзвичайно вузькі кути огляду з ефективним діапазоном огляду лише від 30 до 45 градусів попереду. Коли користувач трохи нахиляє перспективу, на екрані спостерігаються серйозні спотворення кольорів, ослаблення яскравості та навіть інверсія кольорів. Цей дефект робить традиційні рідкокристалічні дисплеї придатними лише для сценаріїв фронтального перегляду одним користувачем і не може задовольнити потреби перегляду кількома особами чи спостереження під різними кутами.

Енергоспоживання та енергоефективність

З точки зору енергоспоживання традиційні рідкокристалічні дисплеї мають двосторонні характеристики. Для статичного простого відображуваного вмісту, такого як одноколірний текст і фіксовані візерунки, пасивно-матричні РК-дисплеї мають менше енергоспоживання через їх просту схемну структуру та низьке робоче навантаження сигналу. Однак під час відображення динамічного вмісту з високою роздільною здатністю та багатоколірного вмісту безперервне циклічне сканування пасивних схем збільшує втрати сигналу та споживання енергії, що призводить до низької загальної енергоефективності.
