Що робить 0,96-дюймовий PM OLED дисплейний модуль SSD1306 таким надійним для вбудованих проектів?

The0,96-дюймовий PM OLED дисплейний модуль SSD1306стала одним із найбільш широко використовуваних рішень для мініатюрних дисплеїв у вбудованій електроніці, пристроях Інтернету речей, системах, що носяться, та інженерних проектах DIY. У цій статті детально розглядаються його архітектура, переваги продуктивності, методи інтеграції та реальні програми. Він розроблений, щоб допомогти інженерам, дизайнерам продуктів і любителям зрозуміти, чому цей компактний OLED-модуль довіряють завдяки високоякісному відбитку, низькому енергоспоживанню та довгостроковій стабільності в складних умовах.

Зміст

• 1. Огляд 0,96-дюймового PM OLED-модуля дисплея SSD1306
• 2. Внутрішня архітектура та принцип роботи
• 3. Основні характеристики та переваги
• 4. Пояснення технічних характеристик
• 5. Як інтегрувати OLED-модуль SSD1306
• 6. Інтерфейси зв'язку (I2C проти SPI)
• 7. Енергоспоживання та ефективність
• 8. Поширені проблеми та усунення несправностей
• 9. Порівняння OLED і LCD
• 10. Реальні прикладні сценарії
• 11. Проектні міркування для інженерів
• 12. Часті запитання
• Висновок

1. Огляд 0,96-дюймового PM OLED-модуля дисплея SSD1306

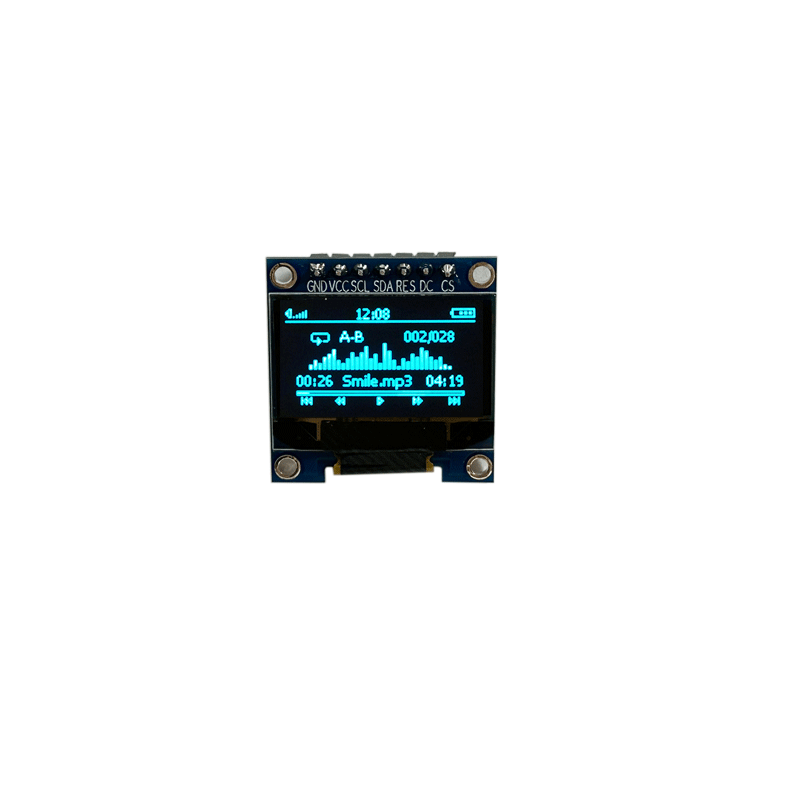

The0,96-дюймовий PM OLED дисплейний модуль SSD1306це компактний органічний світлодіодний дисплей, який зазвичай використовується в системах на основі мікроконтролерів. На відміну від традиційних РК-дисплеїв, технологія OLED випромінює світло безпосередньо від кожного пікселя, усуваючи потребу у підсвічуванні. Це забезпечує глибший контраст, тоншу структуру та чудові кути огляду.

Інтегральна мікросхема драйвера SSD1306 контролює операції на рівні пікселів і зв’язок між мікроконтролером і матрицею дисплея. Завдяки своїй простоті та ефективності він став стандартним вибором для Arduino, ESP32, Raspberry Pi та інших вбудованих платформ.

2. Внутрішня архітектура та принцип роботи

В основі модуля лежить контролер SSD1306, який керує відображенням пам’яті, циклами оновлення дисплея та інтерпретацією команд. Дисплей складається з матриці 128x64 пікселів (зазвичай), де кожен піксель незалежно контролюється.

На відміну від РК-дисплеїв, панелі OLED не потребують підсвічування. Під час напруги кожен піксель випромінює власне світло. Ця властивість самовипромінювання забезпечує надзвичайно високі коефіцієнти контрастності та майже ідеальні рівні чорного.

• Система випромінювання, керована пікселями
• Інтегрована пам'ять дисплея (GDDRAM)
• Внутрішній генератор для контролю часу
• Вбудована схема підвищення напруги

3. Основні характеристики та переваги

Популярність 0,96-дюймового PM OLED-дисплейного модуля SSD1306 пояснюється поєднанням продуктивності та простоти. Нижче наведено його основні переваги:

• Надвисокий коефіцієнт контрастності (зазвичай 2000:1 або вище)
• Широкий кут огляду до 160°
• Дуже низьке енергоспоживання в режимі статичного відображення
• Немає необхідності в системі підсвічування
• Швидкий час відповіді підходить для анімацій
• Компактна друкована плата для пристроїв з обмеженим простором

Ці особливості роблять його особливо придатним для систем з живленням від акумуляторів і портативної електроніки, де енергоефективність є критичною.

4. Пояснення технічних характеристик

Розуміння технічних характеристик допомагає інженерам вибрати правильну конфігурацію дисплея відповідно до вимог проекту.

Ці специфікації підкреслюють його сумісність з більшістю екосистем мікроконтролерів, не вимагаючи додаткового регулювання потужності.

5. Як інтегрувати OLED-модуль SSD1306

Інтеграція є однією з найсильніших переваг цього модуля. Навіть новачки можуть реалізувати це простими кроками.

• Крок 1: належним чином підключіть контакти VCC і GND
• Крок 2. Виберіть протокол зв’язку (найпоширенішим є I2C)
• Крок 3: Встановіть бібліотеку SSD1306 на платформу мікроконтролера
• Крок 4: Ініціалізація дисплея в мікропрограмі
• Крок 5. Надішліть графічні або текстові дані в екранний буфер

Оскільки модуль уже містить більшість необхідних компонентів, зовнішні схеми драйверів не потрібні.

6. Інтерфейси зв'язку (I2C проти SPI)

SSD1306 підтримує зв'язок як I2C, так і SPI, кожен з яких має унікальні переваги.

I2C широко використовується завдяки своїй простоті, вимагаючи лише двох ліній даних (SDA та SCL). Це зменшує складність проводки, що робить його ідеальним для компактних вбудованих систем.

SPI, з іншого боку, пропонує більш високу швидкість передачі даних і є кращим у програмах, що включають анімацію або часте оновлення екрана.

• I2C:Мінімальна проводка, менша швидкість, ідеально підходить для датчиків і простих дисплеїв
• SPI:Швидше оновлення, потрібно більше пінів, краще для важких графічних систем

7. Енергоспоживання та ефективність

Однією з найважливіших переваг технології OLED є її енергоефективність. 0,96-дюймовий PM OLED-дисплейний модуль SSD1306 споживає електроенергію, лише коли пікселі світяться. Чорні пікселі практично не потребують енергії.

Це робить його особливо корисним у:

• Пристрої IoT з живленням від акумулятора
• Носіна електроніка
• Портативні вимірювальні прилади

Однак безперервне відображення повністю білих екранів значно збільшить енергоспоживання, тому оптимізований дизайн інтерфейсу користувача важливий.

8. Поширені проблеми та усунення несправностей

Незважаючи на надійність модуля, користувачі можуть зіткнутися з проблемами інтеграції. Нижче наведено типові проблеми та способи їх вирішення.

• Порожній екран:Перевірте адресу I2C і підключення проводів
• Мерехтливий дисплей:Забезпечте стабільне електропостачання
• Неправильний вихід:Перевірте конфігурацію бібліотеки та налаштування роздільної здатності
• Низька яскравість:Налаштуйте програмні параметри контрастності

Більшість проблем пов’язані з дефектами програмного забезпечення, а не апаратного забезпечення.

9. Порівняння OLED і LCD

10. Реальні прикладні сценарії

Універсальність 0,96-дюймового PM OLED-дисплейного модуля SSD1306 робить його придатним для широкого спектру галузей і застосувань.

• Контролери розумного будинку
• Носимі фітнес-пристрої
• Індустріальні сенсорні дисплеї
• DIY проекти Arduino
• Портативні медичні системи моніторингу
• Системи керування акумулятором

Його компактний розмір і чіткість дозволяють розробникам інтегрувати значущі інтерфейси користувача навіть у дуже маленькі пристрої.

11. Проектні міркування для інженерів

Розробляючи цей модуль, інженери повинні враховувати електричну стабільність, оптимізацію інтерфейсу користувача та температурні умови.

• Уникайте постійної повноекранної яскравості, щоб продовжити термін служби
• Використовуйте належні підтягуючі резистори для зв’язку I2C
• Забезпечте сумісність напруги з рівнями логіки мікроконтролера
• Оптимізуйте оновлення кадрів, щоб зменшити енергоспоживання

Належна практика проектування значно покращує продуктивність і довговічність.

12. Часті запитання

Q1: Чи може SSD1306 відображати кольори?
Ні, це монохромний дисплей (зазвичай білий, синій або жовтий варіанти).

Q2: Чи сумісний він з Arduino?
Так, він широко підтримується кількома бібліотеками з відкритим кодом.

Q3: Чи потрібне підсвічування?
Ні, технологія OLED є самовипромінювальною.

Q4: Який термін служби модуля?
Зазвичай це десятки тисяч годин залежно від моделей використання.

Q5: Чи може він відображати анімацію?
Так, але для плавної роботи рекомендується використовувати інтерфейс SPI.

Висновок

0,96-дюймовий PM OLED-дисплейний модуль SSD1306 залишається одним із найбільш практичних і ефективних дисплеїв для компактних електронних систем. Його поєднання високої контрастності, низького енергоспоживання та простої інтеграції робить його кращим вибором для інженерів і розробників у багатьох галузях.

Від розробки прототипу до комерційних вбудованих продуктів, цей модуль забезпечує баланс між продуктивністю та доступністю, який важко знайти.
