Що таке позитивний РК-дисплей і негативний РК-дисплей?

РК-дисплеїстали основою візуальних інтерфейсів у незліченних галузях — від споживчої електроніки та промислового приладобудування до автомобільних приладових панелей і медичних пристроїв. Якщо ви коли-небудь купували промислові екрани, приладові панелі, автомобільні дисплеї чи монітори портативних пристроїв, ви, ймовірно, стикалися з термінами позитивний РК-дисплей і негативний РК-дисплей. Ці два основних режими РК-дисплея визначають основний візуальний вигляд, механізм пропускання світла, читабельність, енергоспоживання та межі застосування монохромних і основних кольорових РК-екранів. Незважаючи на їх широке використання в комерційній і промисловій електроніці, більшість покупців та інженерів не можуть повністю зрозуміти їхні принципи роботи, ключові відмінності та переваги в конкретних сценаріях, що призводить до неправильного вибору екрану, що погіршує продуктивність пристрою та взаємодію з користувачем.

Що таке позитивний РК-дисплей?

Позитивний РК-дисплей — це стандартний режим РК-дисплея, який характеризується темним текстом/графікою на світлому фоні. У вимкненому або неактивованому стані область пікселів РК-дисплея залишається прозорою або яскравою, тоді як активовані пікселі блокують світло, утворюючи темний вміст дисплея. Загальні візуальні прояви включають чорні символи на білому/сірому фоні, чорні символи на жовто-зеленому фоні та темні значки на світловідбиваючому сріблястому тлі.

Позитивні РК-екрани мають структуру перехресного поляризатора, яка є найбільш традиційною та широко використовуваною оптичною конфігурацією РК-дисплея. Цей режим сильно залежить від навколишнього освітлення та має чудові антивідблискові характеристики, що робить його кращим вибором для пристроїв відображення на відкритому повітрі та в умовах високої яскравості.

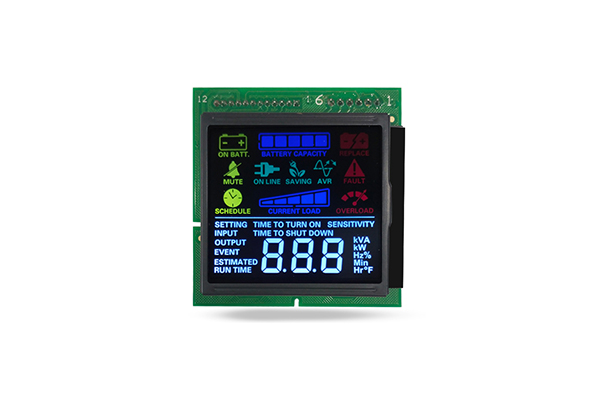

Що таке негативний РК-дисплей?

Негативний РК-дисплейє протилежним режимом відображення, показуючи яскравий текст/графіку на темному тлі. Коли живлення екрана вимкнуто, уся область дисплея блокується та виглядає темно-чорною або темно-сірою. Коли пікселі подаються під напругою, молекули рідкого кристала обертаються, пропускаючи підсвічування, утворюючи світний яскравий вміст на темному тлі.

Негативні РК-дисплеї використовують вирівняну поляризаторну структуру. На відміну від позитивних РК-дисплеїв, вони не можуть покладатися на навколишнє освітлення для відображення та повинні бути оснащені модулем підсвічування, щоб відображати чіткий вміст. Цей режим забезпечує надвисоку контрастність і делікатні візуальні ефекти в умовах слабкого освітлення та всередині приміщень, широко застосовуваних у побутовій електроніці, салонах автомобілів і внутрішніх промислових панелях керування.

Принцип роботи позитивних РК-дисплеїв

Позитивні РК-дисплеї побудовані з двома вертикально перехрещеними поляризаторами (зсув 90 градусів). Рідкокристалічний шар у розслабленому стані без напруги повертає навколишнє світло на 90 градусів, дозволяючи світлу плавно проходити через два поляризатори. Це робить весь фон екрана яскравим і прозорим у вимкненому стані.

Коли до певного пікселя прикладається напруга, молекули рідкого кристала втрачають своє скручене розташування та вирівнюються вертикально з електричним полем. Вони більше не обертають світло, тому падаюче світло блокується верхнім поляризатором. Область пікселів втрачає світлопроникність і утворює темний текст або візерунки. Простіше кажучи, увімкнення означає темний вміст, вимкнення – яскравий фон.

Принцип роботи негативних РК-дисплеїв

Негативні РК-дисплеї використовують паралельну схему поляризатора, де верхній і нижній поляризатори вирівняні в одному напрямку. У ненапруженому стані молекули рідкого кристала обертаються, повертаючи світло на 90 градусів, в результаті чого світло блокується вирівняними поляризаторами. У вимкненому стані весь екран залишається темним.

Коли до цільових пікселів прикладається напруга, молекули рідкого кристала випрямляються та перестають обертати світло. Світло підсвічування плавно проходить через подвійні поляризатори, утворюючи яскравий, високояскравий вміст дисплея на темному тлі. Його основна логіка: увімкнення означає яскравий вміст, вимкнення – темний фон.

Ключові відмінності між позитивним і негативним РК-дисплеями

Щоб допомогти вам швидко розрізнити та вибрати правильний режим відображення, ми узагальнюємо основні відмінності між позитивними та негативними РК-дисплеями за вісьмома критичними параметрами: візуальний ефект, структура поляризатора, залежність від підсвічування, адаптивність до світла, контрастність, енергоспоживання, кут огляду та вартість.

1.Візуальна презентація

Позитивний LCD:Класичний яскравий фон із темним вмістом, природним і м’яким візуальним ефектом, що відповідає традиційним читацьким звичкам людей. Тон екрану переважно нейтральний білий, сірий або жовто-зелений, з низькою зоровою втомою під час тривалого перегляду.

Негативний LCD:Темне тло з яскравим світловим вмістом, сильний візуальний ефект, висококласний і делікатний вигляд. Темний фон ефективно виділяє вміст дисплея, роблячи текст і значки більш помітними та багатошаровими.

2.Залежність підсвічування та підсилювача; Легка адаптація

Це найбільш практична відмінність у сценаріях застосування. Позитивні РК-дисплеї домінують у навколишньому освітленні, тому вони найкраще працюють у яскравому середовищі, наприклад у сонячному світлі на відкритому повітрі, у приміщеннях і на відкритих робочих просторах. Навіть без підсвічування вони можуть підтримувати ефект надчіткого відображення та не будуть розмиті яскравим навколишнім світлом.

Негативні РК-дисплеї домінують підсвічуванням. Вони демонструють найвищу якість відображення в темних приміщеннях, у нічних сценах і в умовах слабкого освітлення з підтримкою рівномірного підсвічування. Однак під час сильного сонячного світла яскравість підсвічування легко перекривається навколишнім світлом, що призводить до блідого вмісту та погіршення читабельності. Щоб адаптуватися до яскравого середовища, негативні РК-дисплеї вимагають високої яскравості підсвічування понад 800 ніт, що значно збільшує енергоспоживання.

3. Контраст і продуктивність кута огляду

У закритих приміщеннях зі слабким освітленням негативні РК-дисплеї мають набагато вищі коефіцієнти контрастності, ніж позитивні РК-дисплеї. Чистий темний фон усуває перешкоди від витоку світла, роблячи краї вмісту чіткішими, а деталі — делікатнішими. Тим часом негативні РК-дисплеї мають ширші кути огляду з незначним зсувом кольору та ослабленням яскравості з усіх боків.

Позитивні РК-дисплеї мають відносно помірний контраст. Завдяки яскравому фону проміжок між світлими і темними шарами менший, але стабільність кута огляду в яскравому середовищі краща. Вони не схильні до розмиття відбитків або ослаблення контрасту під сильним освітленням, із більш стабільною роботою зовнішнього дисплея.

4.Енергоспоживання та довговічність

Позитивні РК-дисплеї мають абсолютні переваги в енергозбереженні. Більшість прикладних сценаріїв не потребують активації підсвічування, повністю покладаючись на навколишнє освітлення для відображення. Навіть із допоміжним підсвічуванням низької яскравості достатньо, щоб задовольнити потреби, що значно подовжує термін служби батареї пристрою. Вони є першим вибором для малопотужних портативних пристроїв.

Висновок

Розрізнення між позитивними та негативними РК-дисплеями є одним із найбільш фундаментальних виборів у виборі дисплея.Позитивні РК-дисплеїзабезпечують чудову читаність при сонячному світлі, нижче енергоспоживання та нижчу вартість, що робить їх ідеальними для використання на відкритому повітрі, з живленням від батарейок і в недорогих програмах. РК-дисплеї в негативному режимі забезпечують вищий контраст, ширші кути огляду в приміщенні та естетику преміум-класу — ідеально підходять для використання в приміщеннях із слабким освітленням і для продуктів, орієнтованих на дизайн.
