Яка різниця між графічним РК-дисплеєм і сегментним РК-дисплеєм?

У промисловій електроніці, побутовій техніці, автомобільних пристроях і портативному вимірювальному обладнанні РК-дисплеї та світлодіодні дисплеї є найпоширенішими носіями взаємодії людини з машиною. Серед усіх основних типів дисплеїв графічні матричні дисплеї та сегментні дисплеї (також відомі як сегментні кодові екрани) є двома найпоширенішими рішеннями для дисплеїв низького та середнього рівня. У сфері рідкокристалічних дисплеїв дві основні технології витримали перевірку часом: сегментні дисплеї та графічні матричні дисплеї. Хоча обидва служать меті подання візуальної інформації користувачам, вони працюють на принципово різних принципах і перевершують себе в абсолютно різних програмах.

Що таке сегментний дисплей?

Сегментний дисплей — це пристрій відображення з фіксованою структурою, попередньо виготовлений із незалежними сегментними електродами на екрані. Його внутрішня структура попередньо встановлена ​​відповідно до фіксованого вмісту дисплея, а поверхня екрана розділена на кілька незалежних нерегульованих сегментів дисплея. Найпоширенішою структурою є семисегментна структура для цифрового дисплея, а деякі налаштовані моделі оснащені фіксованими сегментами значків, такими як заряд акумулятора, сила сигналу, символи температури та індикатори функцій.

Принцип роботи сегментних дисплеїв набагато простіший, ніж у матричних. Схема керування потребує лише введення сигналів високого та низького рівня для певних сегментів. Коли відповідний сегментний електрод увімкнено, сегмент світиться, утворюючи фіксовані числа або символи; при вимкненому живленні він прихований.

Що таке графічний РК-дисплей?

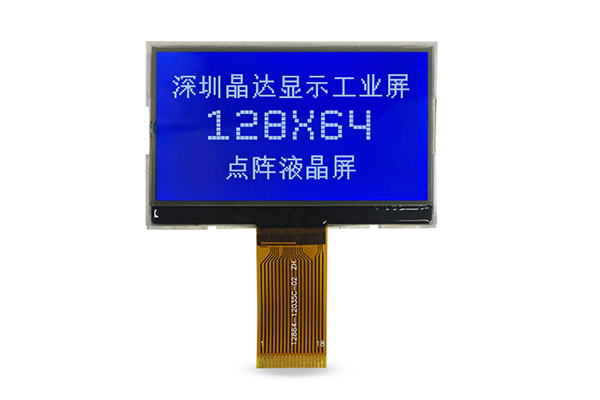

Графічний РК-дисплей — це повноцінний пристрій відображення рівня пікселів, що складається з упорядкованої сітки незалежних одиниць пікселів, розташованих у фіксованих рядках і стовпцях. Кожен піксель на екрані незалежно керується керуючою схемою, яку можна окремо вмикати або вимикати, не обмежуючись фіксованими структурами символів або сегментів. Загальні характеристики роздільної здатності включають 128x32, 128x64, 192x64, 128x128, 240x128 та інші стандартні моделі, що задовольняють потреби малого та середнього розміру дисплея.

Основний принцип роботи базується на технології керування матричним скануванням. Мікросхема дисплея керує ланцюгами рядків і стовпців для виконання циклічного сканування піксельних точок і регулює стан увімкнено-вимкнено та градацію сірого кожного пікселя відповідно до вхідних даних дисплея.

Резюме порівняння

Відображення сегментів параметрів Графічний РК-дисплей

У поєднанні з наведеними вище відмінностями в продуктивності, вартості та функціях два дисплеї мають абсолютно різні сценарії застосування в галузі. Точний вибір може максимізувати ефективність продукту та оптимізувати контроль витрат.

1. Типові сценарії застосування графічних матричних дисплеїв

Графічні матричні дисплеї підходять для продуктів, які вимагають складної взаємодії людини з машиною, різноманітного вмісту дисплея та розширення функціональних ітерацій. Основні сценарії застосування включають сенсорні екрани промислового керування, інтелектуальні прилади для тестування, медичне обладнання для виявлення, платіжні POS-термінали, портативні збирачі даних, а також розумні домашні пристрої середнього та високого класу. Ці сценарії потребують відображення багаторядкового тексту, складних меню, кривих даних і налаштованих піктограм, а також часто потребують оновлення функцій відображення за допомогою ітерації продукту, що точно відповідає перевагам гнучкого відображення матричних екранів.

Крім того, у автомобільних бортових допоміжних дисплеях, обладнанні моніторингу навколишнього середовища та інтелектуальних термінальних пристроях, які потребують динамічного оновлення даних і графічного дисплея, графічні матричні дисплеї також є основним вибором, який може відповідати високим вимогам до візуалізації продукту та інтерактивного досвіду.

2. Типові сценарії застосування сегментних дисплеїв

Сегментні дисплеї в основному використовуються в недорогому обладнанні для відображення одного дисплея та фіксованого вмісту. Типові сценарії включають такі побутові прилади, як водонагрівачі, індукційні плити, кондиціонери та пральні машини, а також інтелектуальні лічильники води, електролічильники, газові лічильники, пульти дистанційного керування, електронні термометри та недорогі портативні вимірювальні прилади. Ці продукти потребують лише відображення фіксованих чисел, простих значків стану та значень параметрів без складної графічної взаємодії та повторення функцій, що може максимізувати економічну перевагу та стабільність сегментних екранів.

Водночас у промисловому обладнанні індикатори, пристрої виявлення потужності та обладнання для моніторингу тривалого режиму очікування, які прагнуть до низького енергоспоживання та високої довговічності, сегментні дисплеї також є кращим рішенням для відображення в галузі.

Як вибрати правильний монохромний РК-дисплей?

Коротше кажучи, суттєва відмінність між графічними матричними дисплеями та сегментними дисплеями полягає в гнучкості дисплея та структурній масштабованості. Сегментні РК-дисплеї покладаються на фіксовані сегментні структури з низькою вартістю, низьким енергоспоживанням, високою стабільністю та окремими функціями, зосереджуючись на сценаріях відображення фіксованих цифрових і простих символів. Графічні матричні дисплеї покладаються на незалежне керування матрицею пікселів із гнучким і різноманітним вмістом дисплея, високою можливістю масштабування та дещо вищим енергоспоживанням
