Яка різниця між дисплеєм послідовного порту та стандартним дисплеєм TFT?

У розробці вбудованих систем промислової автоматизації, споживчої електроніки екрани дисплеїв служать основним компонентом інтерфейсу людина-машина (HMI). Інженери та розробники продуктів часто стикаються з критичним рішенням: вибором між дисплеєм послідовного порту та стандартнимTFT дисплей. Хоча обидва забезпечують візуальний вихід для електронних пристроїв, їхні внутрішні операційні механізми, апаратні інтерфейси, споживання ресурсів, труднощі розробки та сценарії застосування суттєво відрізняються.

Що таке дисплей послідовного порту?

Дисплей із послідовним портом, який часто називають «розумним дисплеєм з послідовним портом», «послідовним HMI» або «дисплеєм UART TFT», — це автономний модуль, який об’єднує РК-панель TFT із виділеним графічним контролером, буферною пам’яттю кадрів та інтерфейсом послідовного зв’язку. Ці модулі функціонують як повні підсистеми відображення, обробляючи графічні команди, отримані через послідовне з’єднання, не навантажуючи головний мікроконтролер. Вони підтримують основні послідовні протоколи, включаючи UART, SPI та I2C, що дозволяє передавати дані та інструкції лише через кілька сигнальних проводів.

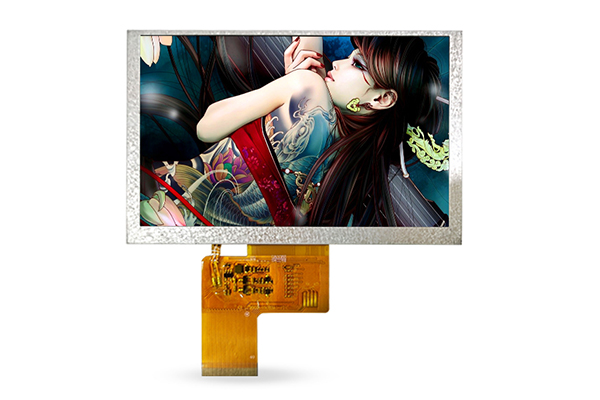

Що таке стандартний TFT-дисплей?

Стандартний TFT (тонкоплівковий транзисторний) дисплей — це чистий апаратний екран, заснований на традиційній технології зображення TFT LCD. Це неінтелектуальний компонент дисплея без незалежної системи керування чи вбудованого драйвера. СтандартнийTFT дисплеїповністю покладатися на зовнішні головні контролери для виконання всієї роботи, пов’язаної з дисплеєм, включаючи обчислення піксельних даних, зберігання кадрового буфера, оновлення екрана та калібрування кольору.

Ключові технічні відмінності між дисплеєм із послідовним портом і стандартним TFT-дисплеєм

Технічні прогалини між двома типами дисплеїв охоплюють апаратні інтерфейси, зайнятість ресурсів контролера, труднощі водіння, ефективність передачі та стабільність системи. Ці технічні відмінності є основною основою для вибору проекту та безпосередньо впливають на цикли розробки продукту та продуктивність роботи.

1. Апаратний інтерфейс і складність підключення

Дисплеї з послідовним портом мають надзвичайно спрощену апаратну проводку, що є однією з їхніх найвидатніших переваг. Для нормальної роботи більшості послідовних модулів відображення потрібні лише 3-4 дроти: джерело живлення, дріт заземлення та сигнальні дроти послідовного зв’язку. Послідовним дисплеям на основі UART потрібні лише контакти TX і RX для передачі даних; Послідовні дисплеї SPI та I2C також забезпечують зв’язок через мінімальну кількість контактів. Ця наднизька кількість контактів значно зменшує складність компонування друкованої плати, економить місце на платі та дозволяє уникнути складних проблем з проводкою.

2. Зайнятість ресурсів основного контролера

Дисплеї з послідовним портом розроблені для низького енергоспоживання та низького використання ресурсів. Оскільки дисплейний модуль інтегрує незалежний графічний процесор і буфер кадрів, уся робота по візуалізації пікселів, кешування даних і оновленню екрана виконується власним чіпом дисплея. Хост MCU повинен лише надсилати прості команди керування на низькій частоті, майже не займаючи ресурс ЦП.

Стандартні TFT-дисплеї споживають значні ресурси основного контролера. Без незалежного кешування та можливостей обробки всі кадрові дані повинні обчислюватися, зберігатися та виводитися головним процесором. Головний контролер повинен постійно оновлювати піксельні дані, займати оперативну пам’ять великої ємності для зберігання кадрового буфера та підтримувати вихід високочастотного сигналу.

3. Складність та цикл розвитку

Поріг розвитку дисплеїв послідовного порту надзвичайно низький. Виробники надають повні та вдосконалені протоколи послідовного зв’язку, універсальні набори команд і допоміжні інструменти налагодження комп’ютера верхнього рівня. Розробникам не потрібно розуміти базові принципи управління РК-дисплеєм, логіку синхронізації пікселів або алгоритми візуалізації графіки. Їм потрібно лише викликати прості послідовні команди, щоб реалізувати такі функції, як відображення тексту, перемикання зображень, відтворення анімації та сенсорне керування.

СтандартнийTFT дисплеївимагають професійних вбудованих можливостей розробки та довших циклів розробки. Розробникам потрібно написати основний код драйвера з нуля, налаштувати параметри синхронізації екрана, налагодити калібрування кольорів, створити логіку керування буфером кадрів і оптимізувати плавність оновлення екрана. Різні розміри та моделі TFT-екранів мають різні параметри синхронізації та вимоги до драйверів, що призводить до поганої сумісності.

4. Швидкість передачі даних і продуктивність оновлення

Обмежені смугою пропускання протоколу послідовного зв’язку, частота оновлення та швидкість передачі даних дисплеїв із послідовним портом відносно низькі. Послідовні дисплеї UART мають найнижчу пропускну здатність, придатну для сценаріїв статичного відображення та низькочастотного оновлення; Послідовні дисплеї SPI покращили швидкість, але все ще не можуть підтримувати повноекранне оновлення високої чіткості в реальному часі.

Стандартні TFT-дисплеї використовують паралельні або високошвидкісні інтерфейси MIPI/RGB з надвисокою смугою передачі даних, підтримуючи високу роздільну здатність і високу частоту оновлення екрана. Вони можуть плавно відображати зображення високої чіткості 1080P, динамічні відео та складні анімаційні ефекти без запинань.

5. Стабільність системи

Дисплеї з послідовним портом мають виняткову стабільність системи. Інтегрована конструкція модуля дисплея зменшує кількість зовнішніх ланцюгів, а просте послідовне підключення ефективно запобігає перешкодам сигналу та проблемам збоїв у лінії, спричиненим складним паралельним підключенням.

Стандартні TFT-дисплеї мають відносно низьку системну стабільність. Складні паралельні сигнальні лінії сприйнятливі до зовнішніх електромагнітних перешкод, що призводить до мерехтіння екрана, спотворення кольорів і шуму сніжинки.

СтандартнийTFT дисплеїпропонують максимальну продуктивність, гнучкість роздільної здатності та контроль рівня пікселів ціною підвищеної складності розробки, більшої кількості контактів і більших вимог до головного процесора. Вони є правильним вибором для високопродуктивних додатків, користувальницьких графічних вимог і проектів, у яких потрібно жорстко контролювати кожен аспект дисплея.

Дисплеї з послідовним портом надають перевагу простоті використання, швидкій розробці та мінімальному споживанню ресурсів хоста за рахунок зменшення пропускної здатності та обмежень роздільної здатності. Вони досягають успіху в промислових додатках HMI, створенні прототипів, системах з обмеженими ресурсами та проектах, де час виходу на ринок

є критичним.
