Яка різниця між технологією відображення STN і FSTN?

У еволюції технології відображення рішення для РК-дисплеїв залишаються основою для промислових, побутових і автомобільних пристроїв у всьому світі. Серед найбільш широко використовуваних успадкованих рідкокристалічних варіантів дисплеїв РК-дисплей STN і РК-дисплей FSTN виділяються своєю економічністю, низьким енергоспоживанням і надійною роботою в спеціалізованих програмах. Хоча обидві технології належать до сімейства РК-дисплеїв з пасивною матрицею та мають спільні принципи роботи на рідких кристалах, їх відрізняють важливі структурні, оптичні та функціональні відмінності.

Що таке STN LCD Display Technology?

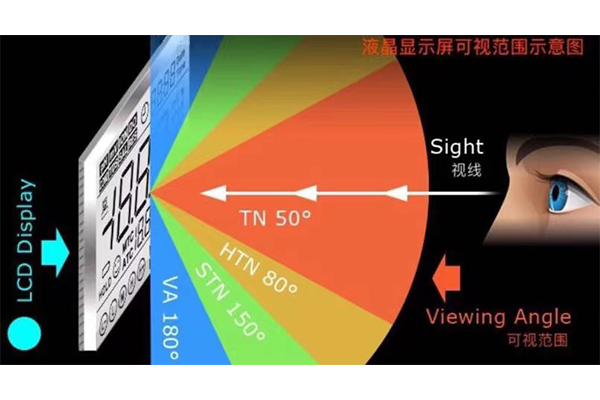

РК-дисплей STN, скорочення від Super Twisted Nematic Liquid Crystal Display, є оновленим поколінням пасивно-матричної РК-технології, розробленої для подолання обмежень базових РК-панелей TN. Визначальною особливістю РК-дисплея STN є кут повороту рідкокристалічного дисплея від 180° до 270°, що значно більше, ніж у стандартних РК-дисплеїв TN на 90°. Ця вдосконалена структура скручування є основною причиною того, що панелі STN забезпечують кращу продуктивність порівняно з раннімиРішення TN LCD.

Як працює STN?

У STN-дисплеї молекули рідкого кристала вирівнюються паралельно скляній підкладці та утворюють спіральну закручену структуру, коли електричне поле не прикладено. Коли лінійно поляризоване світло проходить через цю структуру, напрямок поляризації змінюється разом із молекулярним поворотом. Застосування електричного поля змушує молекули перебудовуватися, модулюючи пропускання світла для створення видимих ​​зображень

Що таке технологія РК-дисплея FSTN?

РК-дисплей FSTN або рідкокристалічний нематичний рідкокристалічний дисплей із плівковою компенсацією, є вдосконаленою оптично оновленою версією традиційногоLCD дисплей STN. FSTN зберігає основну 180°–270° суперскручену рідкокристалічну структуру стандартної технології STN LCD, але містить новий критично важливий компонент: точну оптичну компенсаційну плівку, розташовану між рідкокристалічним елементом STN і заднім поляризатором.

Порівняльна таблиця

Загальні застосування РК-дисплеїв STN і FSTN

1. STN LCD Display Applications

Враховуючи переваги в ціні та основні можливості відображення, РК-дисплей STN широко використовується в пристроях низького класу з мінімальними вимогами до зображення. Типові випадки використання включають базові калькулятори, прості пульти дистанційного керування, традиційні електронні годинники, низькоякісні побутові прилади, базові промислові індикаторні лічильники та застарілі телефони з низькою роздільною здатністю. Для цих сценаріїв потрібен лише простий вивід чисел або значків, завдяки чому колірний відтінок і низький контраст STN не впливають на основні функції.

2. FSTN LCD Display Applications

РК-дисплей FSTN домінує в додатках РК-дисплеїв середнього рівня з пасивною матрицею, які вимагають чіткого зображення та надійної видимості під різними кутами. Його основні варіанти використання охоплюють медичні діагностичні пристрої, екрани автомобільних приладів, промислові панелі керування, прецизійні випробувальні інструменти, термінали керування розумним будинком, портативні вимірювальні інструменти та споживчу електроніку високого класу. У цих пристроях чіткість екрана, точність даних і можливість читання на відкритому повітрі є критично важливими, що робить FSTN оптимальним рішенням за ціною та ефективністю.

Як вибрати між STN і FSTN LCD технологією

Вибір між РК-дисплеєм STN і РК-дисплеєм FSTN повністю залежить від функціональних вимог вашого продукту, середовища використання та бюджетних обмежень. Якщо ваш проект націлений на недорогий простий вихід дисплея без строгих вимог до точності кольору, кута огляду чи високої контрастності, стандартна технологія STN LCD забезпечує достатню продуктивність із максимальною економією коштів. РК-дисплей FSTN є кращим вибором для продуктів, які використовуються в умовах складного освітлення, сценаріях перегляду для кількох користувачів або професійних галузях промисловості та медицини. Його нейтральні до кольору візуальні ефекти, широкий кут огляду, висока контрастність і чудова читабельність під сонячним світлом значно покращують зручність використання та якість продукту. Для більшості сучасних проектів із вбудованим дисплеєм незначна різниця у вартості між STN і FSTN незначна порівняно зі значним покращенням якості дисплея та досвіду користувача.

У різноманітній екосистемі сТехнологія РК-дисплея, РК-дисплей STN і РК-дисплей FSTN представляють два прогресивних покоління пасивних матричних суперскручених нематичних панелей. STN заклав основу для РК-дисплея високої щільності з низьким енергоспоживанням, тоді як FSTN оптимізував властиві STN оптичні дефекти за допомогою технології компенсації плівки, досягнувши ідеального балансу вартості, енергоспоживання та візуальних характеристик. Основна відмінність між технологіями відображення STN і FSTN полягає в дизайні оптичної компенсації, яка безпосередньо визначає точність кольору, контрастність, кут огляду та практичне використання. STN залишається бюджетним базовим дисплеєм, тоді як FSTN став основним високоякісним монохромним РК-дисплеєм для промислових, автомобільних і медичних пристроїв.
