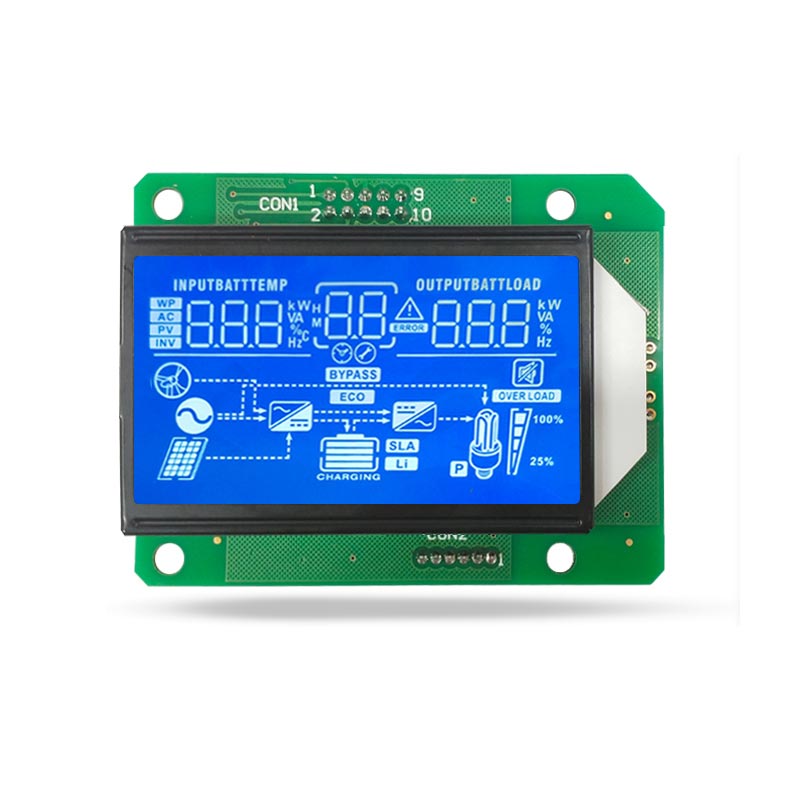

Сегментний РК-дисплей HTN Синій модульний дисплей LCM

Цей оптовий сегментний РК-дисплей HTN із синім модулем LCM-дисплея — це повна збірка з технологією COB для надійної роботи.
Модуль №: JDA0801-16037C1
Технологія: технологія COB
Робоча температура: від -10 до 60 ℃
Кут огляду: широкий кут огляду
Мікросхема приводу: HT1621
Ідеально підходить для пристроїв ДБЖ і сонячних інверторів. Зв’яжіться з нами, щоб отримати спеціальні інструменти для скла та цілодобову ціну.

Надіслати запит

Рейтинг: 5.0

(Підрахунок рейтингів: 1)

Опис продукту

ПреміумСегментний РК-дисплей HTN Синій модульний дисплей LCMдля інверторів і ДБЖ

Повна комплектація LCM · Технологія COB · Драйвер HT1621 · Висококонтрастне скло HTN

РОЗМІР МОДУЛЯ

76 × 58 × 10,6 мм

ДИСПЛЕЙ VA

60 × 32,5 мм

РОБОЧА НАПРУГА

5,0 В LCM

МЕТОД ПРИВОДУ

1/4 ОБОВ'ЯЗОК, 1/3 УПЕРЕДЖЕННЯ

Представлення продукту

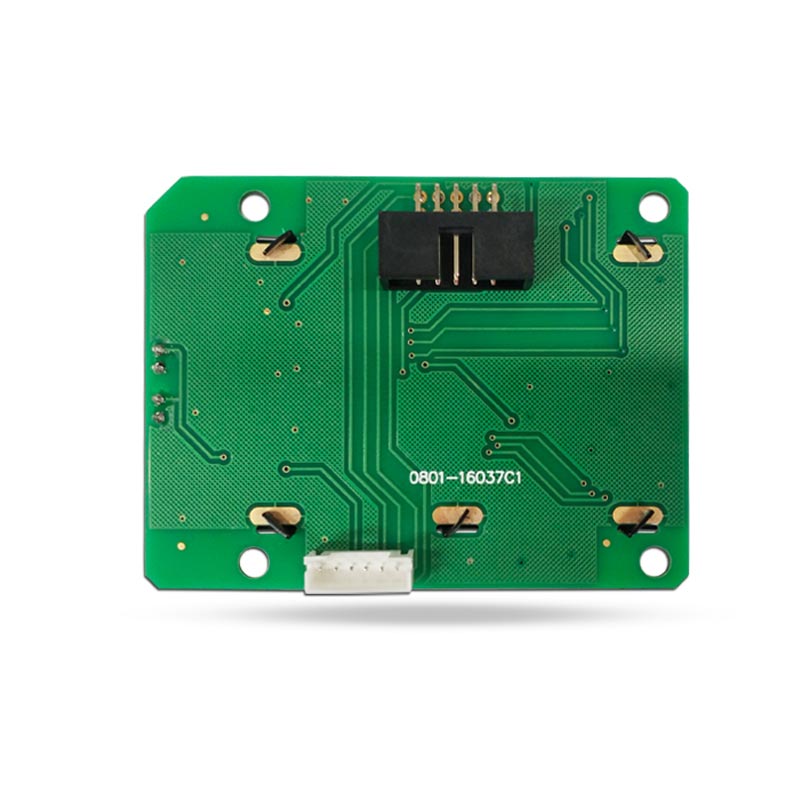

JINGDA DISPLAY є провідним виробникомСегментний РК-дисплей HTN Синій модульний дисплей LCM, привносячи в кожен проект понад 10 років досвіду монохромних РК-дисплеїв. Цей спеціальний модуль LCM розроблено як повний збірний вузол: скло, підсвічування, драйвер та роз’єм інтерфейсу вже встановлені на платі. Це зміщує роботу над розробкою мікропрограми вашого хосту та механічної інтеграції, усуваючи потребу в кваліфікації flex-tail або glass bonding.

Завдяки високоінтегрованому драйверу HT1621 IC, цеСегментний РК-дисплей HTN Синій модульний дисплей LCMдосягає складних візуальних виходів лише за допомогою кількох контактів і простих схем, що робить його ідеальним для вбудованих пристроїв і пристроїв, що живляться від батарейок. Процес HTN пропонує модифіковану конфігурацію повороту, що забезпечує значно ширший кут огляду приблизно 80° та кращу контрастність порівняно зі стандартними дисплеями TN (приблизно 50°).

Незалежно від того, чи потрібні вам стандартні модулі чи повністю налаштовані рішення, наша фабрика підтримує спеціальні скляні інструменти для вашого точного макета сегмента та спеціальну мікропрограму драйвера для задоволення ваших конкретних потреб.

Технічні параметри

№ модуля JDA0801-16037C1	Тип LCD HTN / Синій
технології Технологія COB	Привід IC HT1621
Кут огляду 12 годин (широкий)	Підсвічування Білий
Робоча температура -10 до 60 ℃	Температура зберігання -20 до 70 ℃

Основні програми

Сегментовані рідкокристалічні дисплеї — це пристрої з фіксованими параметрами відображення та електричними умовами навколишнього середовища. нашСегментний РК-дисплей HTN Синій модульний дисплей LCMв основному застосовується в галузі керування потужністю та нового зберігання енергії, зокрема для пристроїв ДБЖ та інверторів сонячної енергії.

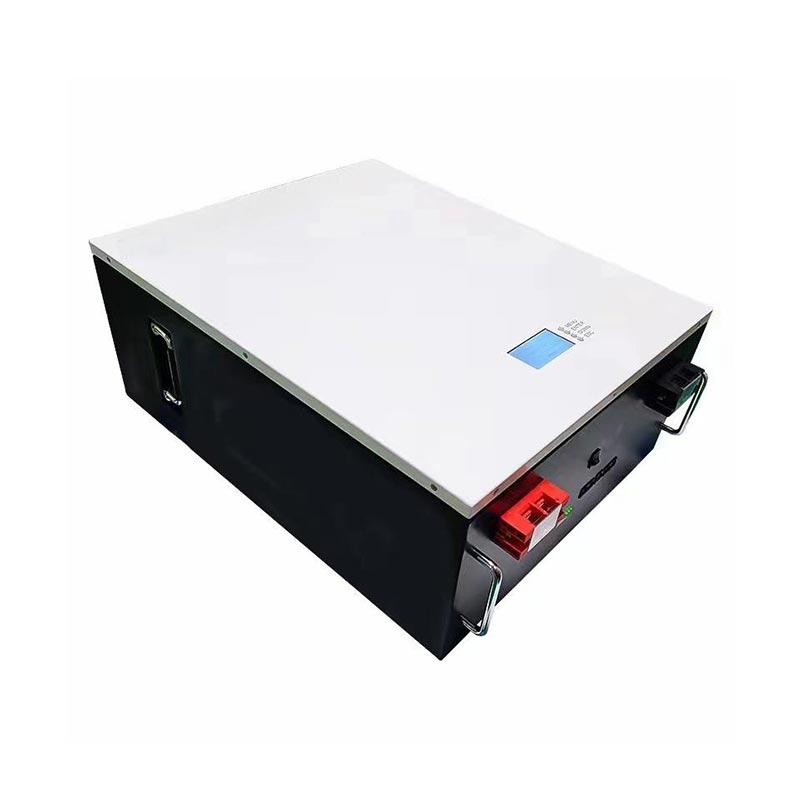

HTN Blue Segment LCD Display in Solar Inverter

HTN Blue Segment LCD Display, що використовується в інверторах живлення.

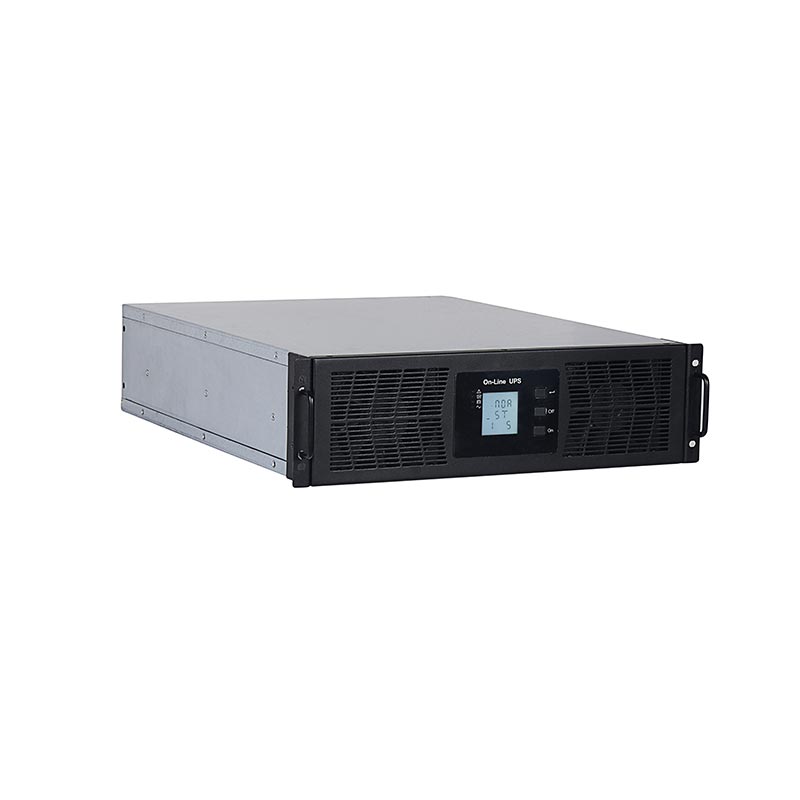

HTN Blue Segment LCD Display in UPS device

HTN Blue Segment LCD Display, що використовується в пристроях ДБЖ.

Чому вибрати JINGDA як постачальника?

Як виробник у Шеньчжені з 11-річним досвідом роботи в монохромному сегменті LCD ми не є торговою компанією. Ми володіємо фабрикою площею 10 000 квадратних метрів у провінції Фуцзянь, оснащеною власними складальними лініями COB, COG і TAB.

Управління якістю та сертифікати

Ми маємо сертифікати системи GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 та декларації CE. Ми можемо надати сертифікати якості компанії, характеристики матеріалів, записи перевірки виробництва та звіти про надійність продукції відповідно до ваших вимог.

Jingda Display Certificates

Jingda Display Factory Workshop

Стандартна експортна упаковка

Щоб забезпечити своєСегментний РК-дисплей HTN Синій модульний дисплей LCMнадходить в ідеальному стані, ми використовуємо сувору послідовність багатошарового пакування:

ESD bag packaging

1. Сумка ESD

Inner box packaging

2. Внутрішня коробка

Outer box packaging

3. Зовнішня коробка

Сумка ESD	Перед будь-якою подальшою обробкою кожен модуль герметизується в електростатичному захисному пакеті.
Внутрішня коробка	Модулі встановлюються в спеціальні слоти внутрішньої коробки, щоб підтримувати стабільність і запобігати переміщенню.
Зовнішня коробка	Використовується міцний гофроящик, на якому вказано модель, кількість і номер партії.

Щоб дослідити інші варіанти відображення для ваших проектів, ви можете переглянути нашСегментний рідкокристалічний дисплейкатегорія. Щоб збільшити контраст, перевіртеСегментний РК-дисплей VA Негативний РК-режим. Якщо вашому пристрою потрібні графічні виходи, нашГрафічний РК-дисплейСерія ідеально підходить.

FAQ

Що означає COB на РК-дисплеї COB?	COB означає Chip-On-Board. Інтегральна мікросхема з відкритим драйвером прикріплена безпосередньо до друкованої плати та покрита епоксидною капсулою, забезпечуючи надзвичайно міцну та компактну вставну збірку.
Чи можете ви створити власний макет сегментів для мого продукту?	так Ми налаштовуємо скло на замовлення відповідно до вашого точного візерунка сегмента, значків і шрифту. Надайте свій креслення макета або еталонний зразок, і наші інженери переглянуть техніко-економічне обґрунтування та вимоги до приводу.
Яка різниця між дисплеями TN і HTN?	HTN (High Twisted Nematic) — модифікована конфігурація TN. Він забезпечує ширший кут огляду приблизно 80° порівняно з 50° у TN і пропонує кращу контрастність для вимогливих додатків.
Чи надаєте ви технічну підтримку та післяпродажне обслуговування?	Так, ми надаємо комплексну технічну підтримку та 1-річне післяпродажне обслуговування для наших РК-дисплеїв.
