Сегментний РК-дисплей VA Негативний РК-режим

Компанія JDA є професійним виробником і постачальником рідкокристалічних дисплеїв у Шеньчжені, Китай. Сегментний РК-дисплей VA негативний РК-режим — це рішення для відображення, яке зазвичай використовується в побутовій техніці, медичному обладнанні, контрольно-вимірювальних пристроях і промислових пристроях керування, відоме своєю високою ефективністю, низьким споживанням енергії та чітким візуальним представленням. Наші РК-продукції мають перевагу високої економічної ефективності та можуть забезпечити хороше РК-рішення для клієнтів.
Модуль №: JDA0301-19101A1
Технологія: технологія COB
Робоча температура: від -20 до 70 ℃
Мікросхема приводу: TCP802-01
Кут огляду: широкий кут огляду

Надіслати запит

Рейтинг: 5.0

(Підрахунок рейтингів: 1)

Опис продукту

ЦеСегментний РК-дисплей VA Негативний РК-режимпрацює при напрузі 3,3 В, показуючи яскраві білі сегменти на глибокому чорному тлі. Він створений для інверторів, систем ДБЖ, лічильників і промислових панелей керування, де контраст і довгострокова стабільність важливіші за колір.

Сегментний РК-дисплей VA Негативний РК-режим: Технічні характеристики та застосування

Інженери, які шукають aСегментний РК-дисплей VA Негативний РК-режимЗазвичай потрібні три речі одночасно: екран, який залишається розбірливим за сильного зовнішнього освітлення, схема драйвера, яка відповідає існуючій платі 3,3 В, і постачальник, який може повторювати ту саму якість у виробничих серіях. JDA0301-19101A1 побудовано саме на цьому брифі.

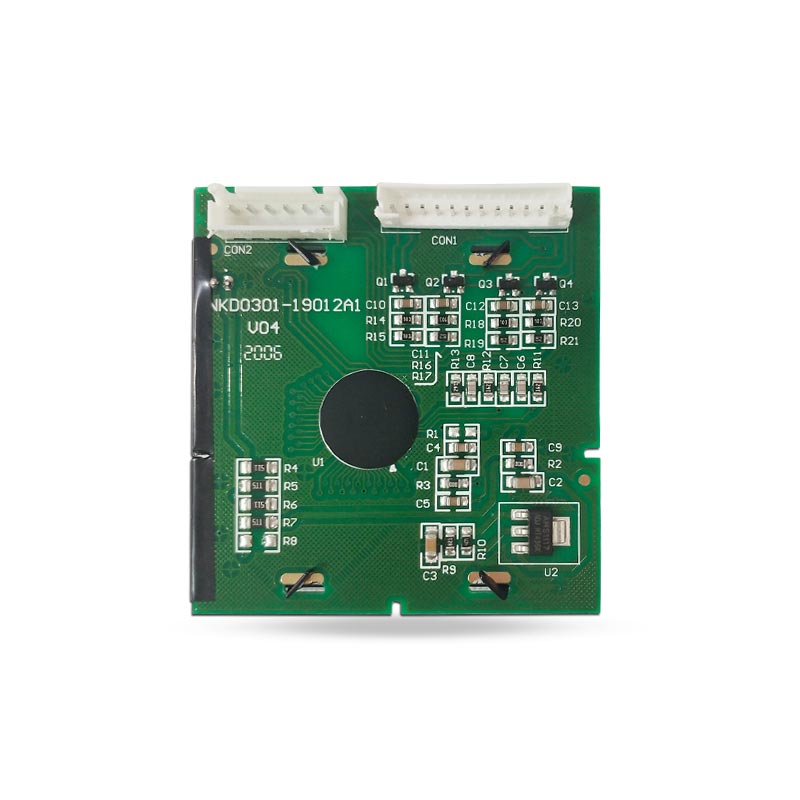

ЦеСегментний РК-дисплей VA Негативний РК-режимпоєднує скло негативного режиму з вузлом COB (чіп-на-платі), тому драйвер TCP802-01 розміщується безпосередньо на друкованій платі, а пристрій монтується як один готовий компонент. Завдяки трансмісійному поляризатору та світлодіодному підсвічуванню за ним дисплей створює майже чорний фон із білими сегментами.

	ТИП РК-дисплея та логічна напруга VA / Негативний \| VDD = 3,3 В

	DRIVE IC & МЕТОД TCP802-01 \| 1/3 ОБОВ'ЯЗОК, 1/2 УПЕРЕДЖЕННЯ

	АКТИВНА ПЛОЩА І ТЕМП. 46 × 41 мм \| від -20 до 70 °C

Технічні характеристики JDA0301-19101A1 - сегментний РК-дисплей VA, негативний РК-режим
№ модуля	JDA0301-19101A1
Тип LCD	В. А. / Негатив
Технологія складання	COB (чип на платі)
Розмір модуля	58 (Ш) × 60 (В) × 15,8 (Т) мм
Дисплей VA (активна область)	46 (Ш) × 41 (В) мм
Метод приводу	1/3 ОБОВ'ЯЗОК, 1/2 УПЕРЕДЖЕННЯ
Привід IC	TCP802-01
Кут огляду	12 годин
Тип поляризатора	Трансмісивний
Робоча температура	від -20 до 70 °C
Температура зберігання	від -30 до 80 °C

Чому інженери обирають наш сегментний РК-дисплей VA, негативний РК-режим

Контраст, який переживає справжні шафи

ЦеСегментний РК-дисплей VA Негативний РК-режимзабезпечує справді глибокий чорний фон замість сірого відтінку, типового для дисплеїв TN, тому підсвічені сегменти залишаються читабельними під яскравим фабричним освітленням і за затемненими панелями.

Низька потужність, довгий термін експлуатації

Технологія монохромного сегмента малює лише те, що потрібно підсвічуванню та драйверу. Немає обробки відео, накладних витрат на оновлення та накопичення тепла, що підходить для лічильників із безперервним живленням та передніх панелей інвертора.

Електрична сумісність

Логічне джерело живлення 3,3 В із приводом 1/3 робочого режиму та 1/2 приводу зміщення відповідає рейкам MCU, які використовуються в більшості інверторів, ДБЖ і вимірювальних платформ, зменшуючи потребу в зміні рівня або перепроектуванні зовнішнього драйвера.

Де використовується цей сегментний РК-модуль

Поєднання негативної оптики VA, широкої робочої температури та надійності COB робить цеСегментний РК-дисплей VA Негативний РК-режимпрактичний вибір серед кількох категорій обладнання:

▸ Сонячні інвертори та системи ДБЖ- зчитування стану, коди несправностей і вихідні параметри, видимі на відстані.

▸ Розумний облік- лічильники електроенергії, води та газу, які повинні залишатися читабельними протягом десятиліття служби.

▸ Промисловий контрольно-вимірювальний прилад- перетворювачі частоти, електролічильники, випробувальне обладнання та шафи керування.

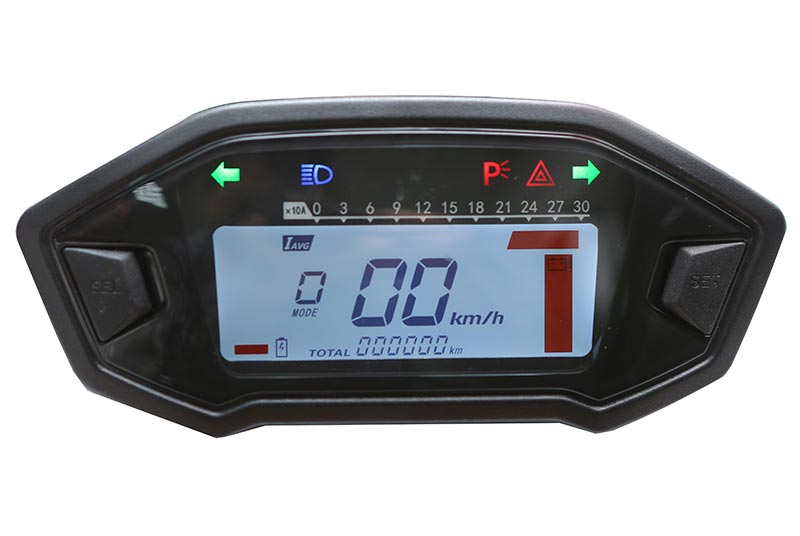

▸ Автомобільна та транспортна електроніка- допоміжні приладові панелі та блоки моніторингу.

Segment LCD Display VA Negative LCD Mode in a power inverter

Сегментний РК-дисплей VA Негативний РК-режим на передній панелі інвертора.

Segment LCD module used for solar inverter and UPS readouts

Сегментний РК-модуль, який використовується для зчитування даних сонячного інвертора та ДБЖ.

Якщо вашому проекту потрібне ширше оптичне вікно, а не фіксований напрямок на 12 годин,VA сегментний РК-дисплей із повним кутом огляду для сонячної енергіїпокриває цю вимогу тим самим виглядом негативного режиму. Покупці, які працюють із обмеженим бюджетом, часто оцінюютьHTN негативний 7-сегментний РК-дисплейпаралельно.

Налаштування, зразки та замовлення

Цей модуль каталогу є відправною точкою, а не фіксованим елементом. Більшість наших нестандартних проектів дисплеїв починається з креслення клієнта або зразка, взятого з існуючого продукту, і закінчується відповідним модулем, який вставляється в той самий корпус. Незалежно від того, чи потрібен вам стандартний вузол COB або повністю індивідуальнийСегментний РК-дисплей VA Негативний РК-режим, наша команда інженерів підтримує ваш дизайн.

Сегменти ілюстрації та розмір скла- нові візерунки сегментів, піктограми та логотипи, адаптовані до вашого макета.

Розводка і варіанти роз'ємів- призначення контактів, FPC або закінчення контактного роз’єму, що відповідає вашій друкованій платі.

Підсвічування і колір- біле, блакитне або жовте світлодіодне підсвічування відповідно до корпусу та мови бренду.

Ціна протягом 24 годин- надішліть свій креслення, річний обсяг і цільову ціну та отримайте ціну та технічну відповідь наступного робочого дня.

Зразки перед інструментом- стандартні зразки зазвичай відправляються протягом 3-7 робочих днів після підтвердження малюнка.

Повна технічна документація для більш широкого асортименту доступна насегментний рідкокристалічний дисплейкатегорію, і якщо ваш дизайн рухається до кольорового інтерфейсу,монохромний LCD і OLED дисплейРозділ пояснює, де найкраще підходять сегментний, символьний, графічний і PMOLED-модулі.

Виробництво, випробування та документація з якості

Компанія Shenzhen Jingda Display Technology Co., Ltd. була заснована у вересні 2015 року та керує безпиловим заводом площею 6000 м² у Вупінгу, Фуцзянь. Кожна наша партіяСегментний РК-дисплей VA Негативний РК-режимпроходить перевірку вхідного матеріалу, перевірку в процесі виробництва та остаточне електричне та оптичне випробування перед пакуванням. Ми маємо сертифікат управління якістю ISO та надаємо документацію щодо відповідності RoHS за запитом.

COG and COB assembly lines

Складальні лінії COG і COB всередині цеху чистих приміщень.

ISO quality management and RoHS documentation

Управління якістю ISO та документація RoHS.

Часті запитання

Чи можна настроїти компонування сегментів і розводку цього сегментного РК-дисплея VA Negative LCD Mode?

так Ілюстрацію сегмента, розмір скла, призначення контактів, колір підсвічування та тип роз’єму можна змінювати за вашим кресленням або еталонним зразком. Технічна перевірка та ціна повертаються протягом 24 годин.

Чи потрібна цьому модулю підсвітка?

У цій версії використовується трансмісивний поляризатор, тому для читання в умовах слабкого освітлення необхідне світлодіодне підсвічування. Зазвичай вказується біле або синє підсвічування, створюючи білі сегменти на чорному тлі.

Як негативний VA порівнюється з негативним HTN?

Цей сегментний РК-дисплей VA Negative LCD Mode пропонує глибші рівні чорного, вищу контрастність і ширший діапазон перегляду; Негатив HTN є дешевшою альтернативою з меншими кутами огляду. Обидва монохромні сегментні дисплеї.

Який час я повинен планувати?

Котирування видаються протягом 24 годин. Стандартні зразки зазвичай надсилаються протягом 3–7 робочих днів після підтвердження креслення, а графіки масового виробництва підтверджуються разом із пропозицією.
